串联谐振装置在发电机耐压中的应用

发布日期：2023-04-07　点击：3245次

交流耐压试验是发电机绝缘试验项目之一，它的优点是试验电压和发电机运行电压的波形、频率一致，作用于绝缘内部的电压分布及击穿性能比较等同于发电机的工作状态。无论从劣化或热击穿的观点来看，交流耐压试验对发电机主绝缘是比较可靠的检查考验方法。所以交流耐压试验在发电机制造、安装、检修以及预防性试验中成为必做项目。随着发电机容量的不断增大，发电机定子绕组的对地或相间电容量大大增加，要求常规工频耐压设备容量太大，现场试验十分困难。更为严重的是常规大容量试验设备短路容量大，一旦发电机定子绕组绝缘被击穿，故障点短路电流大，容易造成烧损铁芯，使发电机修复困难，造成很大经济损失。因此，大型发电机耐压时需采用串联谐振耐压方式。

试验方法：

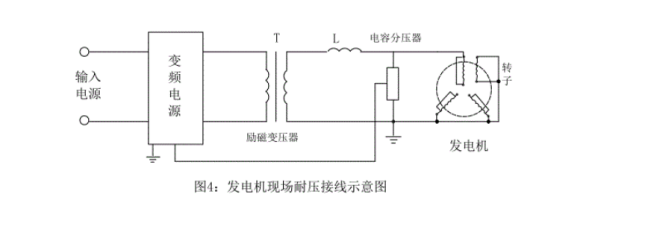

(1)现场接线示意图如图4所示:

(2) 试验要点:

1) 直接水冷的定子绕组在通水情况下进行试验时，要在冷却水循环状态下才能进行工频耐压试验。在不通水情况下，严禁未将水吹干净就进行工频耐压试验因为这种情况可能使潮湿的绝缘引水管内壁发生闪络。且通水试验必须保证水质合格；

2) 氢冷电机必须在充氢前或排氢后且含氢量在 3% 以下时进行试验，严禁在置换氢过程中进行；

3)耐压试验前后应测量试品的绝缘电阻，试验过程中试验电压不应迅速跌落；

4) 在通水情况下试验，由于水质的有功损耗，试验时系统Q值会比较低，且谐振点有可能会有微小漂移；

5)试验谐振频率应在45-65Hz范围内。全电压下耐受时间为60秒；
