1105C-蓄电池充电测试仪
发布日期：2023-03-16 点击：2859次
功能概述：
1. 具备90-145V电池组充电能力,充电电流满足0-50A；
2. 具备充电电压、充电电流、充电时间、充电容量等阀值的设定；
3. 具备预充容量设定；
4. 具备电压、电流、容量、温度实时动态显示；
5. 具备预充、恒流、恒压、浮充四阶段专家级细化设定，满足各种类型电池组充电到饱和状态。
6. 采用三相四线供电方式。
7. 7英寸液晶触摸显示屏,分辨率1024x600。
8. 内置存储器（128MB）：支持自动存储测试记录，可查看历史数据情况。
9. 预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）
10. 预留CAN通信接口。（扩展功能，默认不开放）
11. 支持蓄电池电压无线采集。（选配）

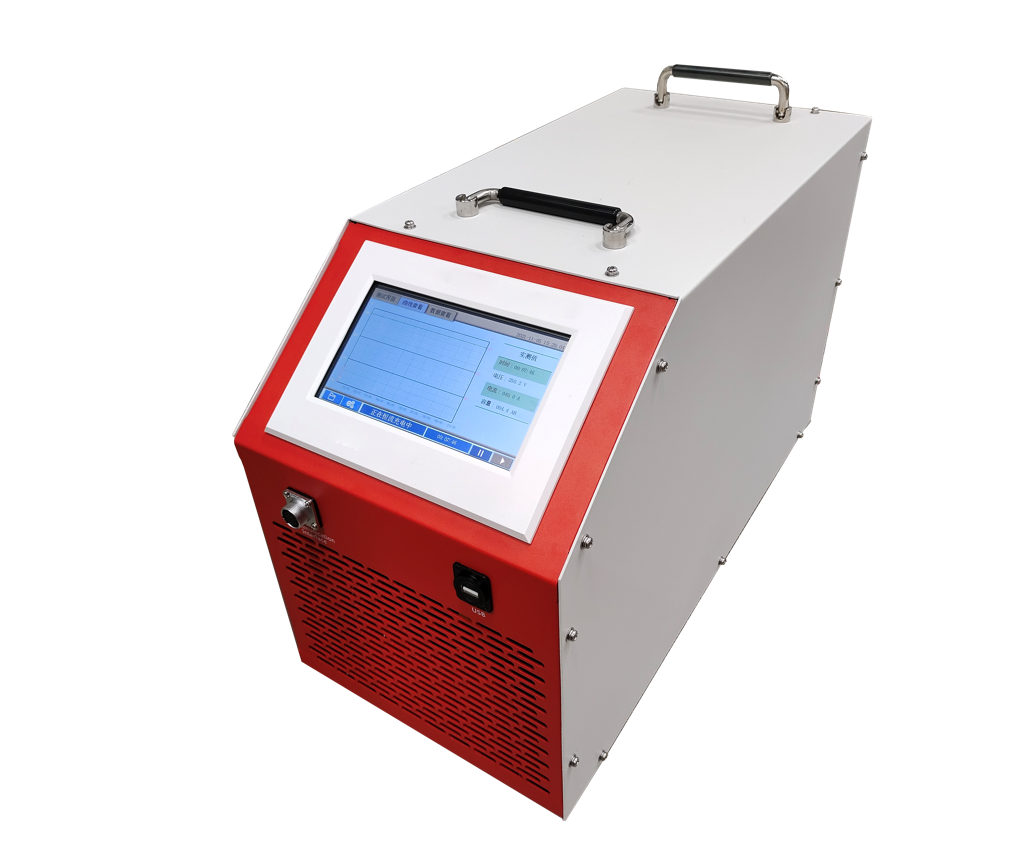

二、 产品外观
|
型号 |
蓄电池组充电机 |
|
外形 |
|
|
重量 |
主机小于15(kg) |
|
尺寸(单位：mm) |
500*260*275mm(长x宽x高) |
三、 技术参数
|
类别 |
名称 |
参数 |
|
环境条件 |
工作温度 |
－40℃～＋75℃，55℃以上需降额使用 |
|
储存温度 |
－40℃～＋70℃ |
|
|
相对湿度 |
≤95％RH，无冷凝 |
|
|
冷却方式 |
强迫风冷 |
|
|
海拔高度 |
2000m，2000m 以上需降额使用 |
|
|
大气压力 |
79kPa～106kPa |
|
|
交流输入 |
输入制式 |
三相+PE |
|
电压范围 |
260Vac～530Vac |
|
|
不工作承受最大静 态电压 |
600Vac |
|
|
额定电压 |
400Vac |
|
|
最大电流 |
32A |
|
|
电网频率 |
45Hz～65Hz |
|
|
额定频率 |
50Hz/60Hz |
|
|
充电参数 |
电压范围 |
50Vdc～750Vdc |
|
充电流范围 |
阶段一：50Vdc～360Vdc/ 0~100A（低压模式连续可设） 阶段二：360Vdc～750Vdc（满功率36KW） |
|
|
额定电流 |
26A @750V（设定限流点需要，750V 满功率为52A） |
|
|
稳压精度 |
＜±0.5％ |
|
|
稳流精度 |
≤±1％（输出负载 20％～100％额定范围） |
|
|
负载调整率 |
≤±0.5％ |
|
|
电网调整率 |
≤±0.1％（测试范围为 320V～530V） |
|
|
启动超调量 |
≤±3％ |
|
|
功率因数和THD |
功率因数 |
≥0.95 @20％～50％满载输出功率 |
|
≥0.98 @50％～100％满载输出功率 |
||
|
≥0.99 @100％满载输出功率、标称输入电压和频率 |
||
|
THD |
≤5％ @50％～100％满载输出功率 |
|
|
杂音指 标 |
纹波因数 |
≤1%（150~750V, 0～20MHz） |
|
EMC 指 标 |
浪涌 |
满足电动汽车非车载整车直流充电机通用技术规范，NB/T 33001-1-2018 NB/T 33008-1-2013 |
|
EFT |
输入和输出：4kV；信号线：1kV 参考标准：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
ESD |
8kV/15kV 参考标准：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
传导抗扰 |
3Vrms，0.15～80MHz 参考标准：NB/T 33001-1-2018， NB/T 33008-1-2013 |
|
|
辐射抗扰 |
10V，80～2GHz 参考标准：NB/T 33001-1-2018， NB/T |
四、 功能详解：
1. 输入限功率控制:
充电机输出功率与输入电压的关系，当输入电压在 320Vac～530Vac 之间时（回差小于 5V），充电机可以输出最大功率 36KW；当输入电压在 50Vac～360Vac 之间时，充电机仍能正常工作，但是处于限功率模式。
2. 输出恒功率控制：
额定输入电压时，充电机允许输出功率为 36KW。
说明：充电机采用两种工作模式，输出电压范围分别是50V~500V和500~750V。在没有需求电压的情况下，开机默认工作在低压段模式；如果主机下发的需求电压高于500V，充电机会自动切换到高压段模式工作。当需求电压低于475V时，又自动切回到低压段模式工作。
3. 温度限功率：
55℃环境温度以下，充电机满功率输出36kW；
55℃环境温度以上降额使用，为分段线性限功率；
65℃环境温度，充电机允许输出功率大于等于18kW。
75℃环境温度，充电机输出功率下降到0。
