湖北四方国瑞电力品牌|高压断路器综合装置
发布日期：2023-03-09 点击：2694次
产品概述

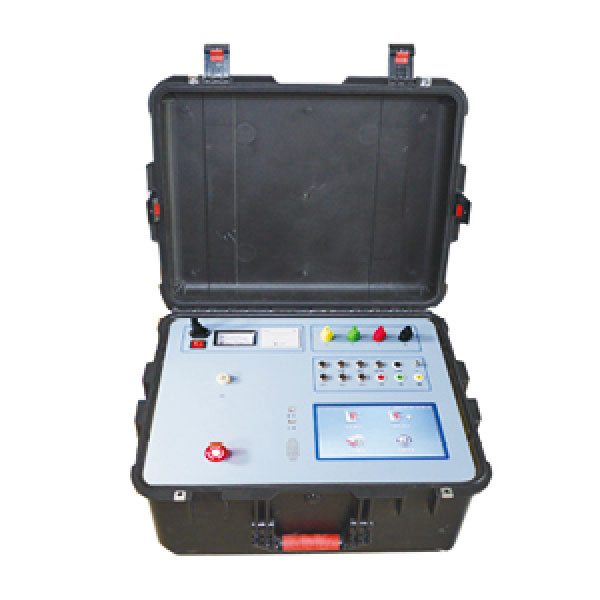

湖北四方国瑞电力品牌|SF10KV高压断路器综合装置在输配变电站中，10KV级高压开关柜运检期间需要检测的高压断路器不仅数量多，而且其所需的测试项目也较为繁杂，这就意味着每次检修时需要携带多种单一功能的测试仪器及其配套测试线具，不仅增加采购成本，也存在增加运输、保管及人员培训上的难度，更重要的是由于大量重复接线及搬运等冗余工作，严重降低了检修的工作效率。针对上述问题，我司推出了这款智能顺控高压断路器综合装置。
功能特点
♦本品涵盖10KV高压断路器全部高低压测试项目，低压测试项目包括合/分闸动作时间、同期及弹跳等测试，重合闸测试，低电压动作测试，三相导电回路的接触电阻测试、高精度合分闸线圈电阻测试。
♦高压测试项目包括直流电压最高可达DC5KV的绝缘电阻测试和交流电压最高可达AC40KV的交流耐压测试。
♦本品因其功能的高度集中，可通过内部智能切换，实现多功能复用同一接线，更好解决频繁接线的困扰。
♦产品采用10寸高分辨率彩色触摸屏作为人机界面，使操作更加简洁明了。
♦仪器自带的手机无线互联功能，可实现在远距离操作进行高压测试，同时可生成固定格式的测试报告，方便存储及打印。
♦拉杆式工程防水机箱，便于试验运转。
技术指标
|
开关特性电流 |
电流量程 |
10A |
|
分辨率 |
0.01A |
|
|
误差 |
1%±0.1A |
|
| 开关特性速度 | 速度 | 20.00m/s |
| 分辨率 | 0.001 m/s | |
| 误差 | ±0.01 m/s±1个字 |
|
开关特性时间 |
量程 |
0-4000.0ms |
|
分辨率 |
0.1ms |
|
|
误差 |
0.1ms±1个字，同期±0.1ms |
|
|
输出电源 |
DC5-270V数字可调 |
|
|
12路金属断口,可测量开距、超程、反弹、分/合闸时间、最大速度、平均速度、刚分/合速度、弹跳时间及次数，可进行分合、合分分合分及低电压动作测试。 |
||
|
回路 |
100A输出，可顺序测量三相，量程为0-40mΩ |
|||
|
直租 |
自动输出电流，量程是10mΩ-20kΩ |
|||
|
绝缘 |
电压输出 |
100V、250V、500V、1000V、2500V、5000V六档可选，精度为±5% |
||
|
电流输出 |
5mA，输出误差±0.5mA |
|||
|
快速放电 |
容性试品放点速度1μF/s，正常放电不超过2s |
|||
|
交流升压 |
电压输出 |
0-40000V/AC |
输出电流 |
AC 0~10mA |
|
输入电压 |
AC 0~200V |
容量 |
0.5KVA |
|
|
输出电压 |
AC 0~40KV |
可设定输出时间 |
||
