交流谐振测试系统工作原理
发布日期:2023-02-18 点击:1760次

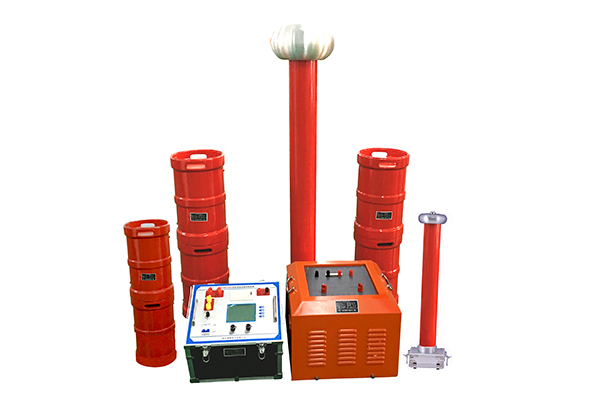

湖北四方国瑞电力控股有限公司研发生产的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。
如何选择串联谐振装置
在串联电路中由电阻、电感和电容组合而成,当电容XC等于电感时,表示XC=XL,电路中电压和电流的相位相同。电路处于电阻率现象,称为串联谐振。当电路处于串联谐振状态时,电阻Z=√R^2+(XC-XL)^2=R,处于最小电平,电流达到最大点。
当回路电路处于谐振状态时,被测物体上的电压是励磁变压器高压端子电压的Q倍。Q是高压测试仪的品质因数,也叫电压谐振的倍数,一般在几十或几百以上。
首先,通过调节变频电源的输出频率来实现串联谐振。然后调节谐振电路中变频电源的输出电压,以确保被测对象的输出电压达到被测值。由于电路处于谐振状态,因此来自变频电源的小电压可以在被测对象CX上产生较高的测试电压。
