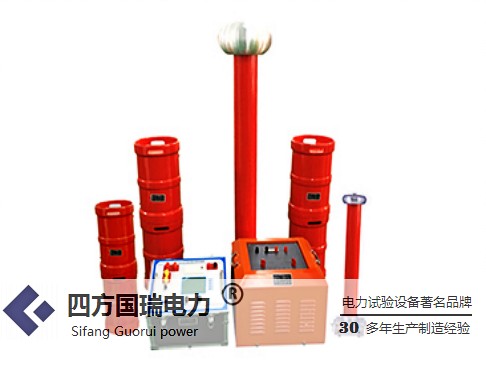

四方国瑞电力旗下的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。

变频串联谐振耐压装置的工作原理及不同测试项目的测试原理和注意事项：

串联谐振电路等效电路如下：

U：励磁变压器励磁绕组的输出电压串联和并联。变频电源控制可以从0连续变化到Umax（Umax是励磁变压器的高压绕组串联后的额定输出电压），并且频率从30Hz连续变化到300Hz。

R：是串联谐振电路的等效电阻，包括相当于高压侧的励磁变压器的内阻。、高压电抗器的高内阻、样品的内阻和测试电晕损耗的等效电阻。

L：是串联电路的等效电感，即励磁变压器相当于高侧漏感、谐振电抗器电感。在实际测试中，与谐振电抗器的谐振相比，励磁变压器的漏电感相对较小，可以忽略不计。因此，在粗略计算中，可以认为电抗器的电感是谐振电路的等效电感。在实际测试中，反应器可具有多个系列和平行线。此时的回路电感是串联和并联连接的多个电抗器的电感。在计算电抗器的串并联电感时，可以忽略内部电阻并根据纯电感串并联连接计算。

C：是串联 - 并联谐振电路的负载电容和分压器电容之和。由于分压器的电容很小，粗略计算时可以忽略不计。当负载电容可以与它进行比较时，它应该参与计算。

电源由变频电源供电。在通过激励变压器提升初始电压之后，将高电压施加到电抗器L和测试产品CX。通过改变变频电源的输出频率，循环在字符串中。

共振状态;保持频率恒定，调节变频电源的输出电压，使样品上的电压达到

达到理想的价值。环路的谐振频率取决于测试对象的电容CX和电感L，以及谐振频率f = 1 /（2π√LC）。

两个、变频串联谐振耐压器件通用测试

电缆测试和注意事项

随着交联乙烯电缆的广泛应用，其长度和容量都在增加。由于这种电缆的测试能力很大，使用传统的测试设备无法满足切换测试和预防性测试能力的要求。该系列谐波测试装置可以满足电缆测试和预防性测试的测试要求，测试能力较小。

电缆测试笔记：

1、已安装处理测试电缆，以满足调试状态的要求。

2、测试相芯线连接高压源，测试相位屏蔽层、非相测试芯线和非相位测试屏蔽层应接地，确认后开始测试。

3、电缆屏蔽过电压保护器短路，相应的端部电缆金属屏蔽或金属套管暂时接地。

4、如果电缆头直接连接到GIS，则GIS应符合运行条件，并且应断开GIS内部的、避雷器。

5、如果电缆头安装在塔上，则电缆屏蔽层和非试验相连接到地面。接地线不能用杆塔代替。必须通过专门配备的接地线连接到变频谐振系统。

变频器串联谐振耐压全套GIS测试注：

1、测试，测试连接到高压电源，高压引线需要使用特殊的非光环引线，非测试连接用GIS机箱接地。

2、试验必须确保每个腔室中的SF6气体处于额定压力，并且在充气4小时后气体含量在可接受的范围内。 GIS处于运行状态，可在确认后进行测试。

3、在测试加压前，确保GIS中的变压器被移除（如果GIS制造商同意，变压器可以加压在一起，但测试谐振频率必须大于100Hz）、 CT二次短路，避雷器连接应断开。

4、测试电压加在输出外壳中，外壳芯连接到高压电源，外壳金属法兰连接到系统地线。

5、在测试过程中，必须在、测试系统和测试系统组件之间的GIS外壳之间使用专用接地线。接地棒不应用于替换测试系统和GIS外壳之间的接地连接。

6、请注意，测试系统和现场网格之间存在一点连接。接地点必须位于分压器和测试件之间的线上。

变压器外部测试原理及注意事项

外部测试是测试变压器主绝缘的基本测试。测试频率不低于额定频率的80％。

变压器外部测试笔记：

1、测试绕组、非测试绕组短路，非测试绕组短路并接地。原则上，测试样品不得具有潜在的悬浮液。

2、在测试过程中，逆变器谐振系统与被测变压器外壳之间的连接基于我公司提供的特殊接地线。

变压器感应耐压试验原理及注意事项

变压器感应耐压试验是同时测试变压器主绝缘和纵向绝缘的基本试验。测试电压通常是额定电压的两倍。为避免磁芯饱和，测试频率应超过额定频率的两倍。通常，测试频率在100-400Hz之间。经验表明，测试频率为150-200 Hz。

变压器感应耐压试验注：

1、电源电压从低压绕组施加，高压绕组的中性点未接地，非测试相绕组短路接地。2、如果变压器具有中压绕组、平衡绕组，请注意这些绕组电位不得暂停。

3、测试补偿电容位于低压侧，分压器位于高压侧。

4、测试系统使用提供的专用接地线连接到被测变压器。

串联谐振发电机工频耐压试验及注意事项

根据国家和地方电力部门的规定，发电机的制造在、。安装、大修、应使用交流耐压测试进行操作和预防性测试。测试电压、的波形与工作电压、的波形相同。测试电压一般为0.75（2Un + 3000）或1.5Un，频率为工频。该测试通常配备合适的补偿电容，以满足发电机的交流耐压要求。
