在电阻、电感和电容的串联电路中，出现电路端电压和总电流同相位的现象叫做串联谐振。

我们知道，在R—L—C串联电路中，只有当感抗XL等于容抗Xc时，端电压U才能和电流I同相位，所以产生串联谐振的条件是：ωL=1/ωC 当电路参数L、C一定时，可改变频率使电路谐振。谐振的频率为fo=1/2π√LC fo又称为固有振荡频率。

当电源频率一定时，通过改变电感或电容，也可以使电路谐振，使电路谐振的电感或电容分别为：L=1/ω2C C=1/ω2L 串联谐振的特点是：电路呈纯电阻性，端电压和总电流同相。电抗X等于零，阻抗Z等于电阻R。此时，电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

串联谐振时，电感电压UL或电容电压UC与端电压U之比，叫做电路的品质因数，用符号Q表示，即Q=UL/U=UC/U=ωL/R

由于谐振时电感及电容两端电压是电源电压的Q倍，所以收音机的谐振回路可利用这一点来选择某一频率的信号。但在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要注意避免串联谐振。

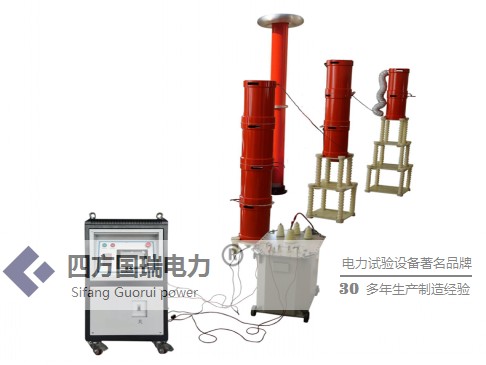

四方国瑞电力专业生产串联谐振（又称串联谐振试验耐压装置），从事电测行业多年，旗下产品品质一流，欢迎广大客户前来选购。
