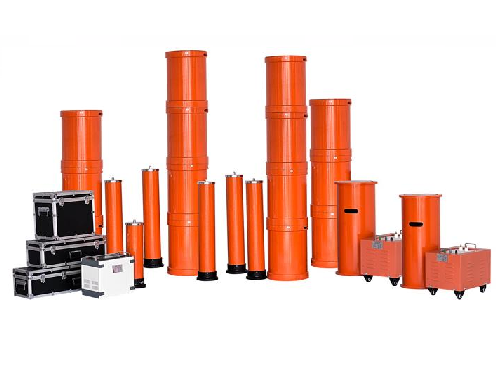

600kVA/120kV高压谐振测试系统技术参数

发布日期：2021-08-30　点击：3242次

1、励磁变压器JLB-80kVA/2.5kV/5kV/7.5kV/12kV/0.2kV/0.4kV 1套

额定容量：80kVA

a) 输入电压：0-400V，单相/30~300Hz

b) 输入电流：200A

c) 输出电压：2.5kV；5kV；7.5kV；12kV

d) 输出电流：32A；16A；10.6A；6.6A

e) 结构：油式

2、变频电源CHXB-80kW/220V/380V 1套

a) 额定输出容量：80kW

b) 工作电源：220/380V，50/60 HZ

c) 输出电压：0 – 400V，单相/30~300Hz

d) 额定输入电流：210.5A

e) 额定输出电流：200A

f) 输出波形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续工作60min

m) 组件在额定容量下连续运行60min的最高温度不超过65K

n) 噪音等级：≤50dB

功能如下

1) 由嵌入式触摸屏控制。操作功能优化，操作简单。

2）自动扫频寻找谐振点，频率范围20-300hz，可手动设置扫频范围，最长扫频时间3分钟（全频扫）。频率分辨率为0.1hz。

3）自动测试，用户可以设置测试程序，系统根据设置的程序自动完成测试过程。

4）自动测试过程中，系统会自动跟踪系统的谐振状态，当谐振状态变化超出设定范围时，系统会自动跟踪谐振点。整个过程保证系统工作在最佳输出状态，并在调整频率时绘制频率电压曲线。

5) 电压耐压时自动跟踪电压，电压正常波动时自动调整到目标电压。 用户根据测试条件操作设备。

6）全压输出保护：在稳压过程中，严格保证变频电源不会输出全压。

7）软件经过严格模拟测试，运行安全、稳定、可靠。

8）测试数据自动保存，数据查询功能，根据查询条件查询以前的测试数据。

9) LCD可显示电源电压和电流。高压输出频率、电压、电流。

10）保护功能：断电、过流、过压、闪络保护功能。

A、过压保护：过压保护值可手动设定；当整机输出电压达到保护设定值时，整机自动切断

B、过流保护：可手动设定过流保护值；当整机输出电流达到保护整定值时，整机自动解除

C、击穿保护：具有放电或闪络保护功能。当高压侧发生闪络时，整套设备自动断电，对试验设备和人员不造成伤害。变频电源中的电子元件无击穿。

D、断电保护：设备断电后可快速保护。

11) 变频电源内部结构及其元器件在正常的公路、铁路运输后保持在同一位置，紧固件不松动

12）外观和操作界面人性化，美观大方，操作方便

3、高压电抗器DK-50kVA/20kV 12pcs

a )额定容量：50kVA

b) 额定电压：20kV

c)额定电流：2.5A

d)电感：21H/pc

e) 电感误差：±5%

f)品质因数：Q≥30 (f=45Hz)

g)结构：干式

4、电容分压器FRC-120kV/1000pF 1个

a) 额定电压：120kV

b) 高压电容：1000pf

c) 介电损耗：tgσ≤0.15%

d) 分压比：1000：1

e) 测量精度：1.5

f) 过电压最高整定值为额定电压的 1.1 倍
