串联和并联电抗器的用途

发布日期：2021-08-30　点击：1231次

目前，电容器中加装的串联电抗器能够有效地进行抑制谐波以及合闸涌流以减小投切电容对电网的冲击力度，并且串联电抗器在大范围内能够限制电网上的谐波通过电容器进而保护电容器以及投切开关。因此，串联电抗器在电网的投入运作当中被广泛引用。

线路并联电抗器可以补偿线路的容性充电电流，限制系统电压升高和操作过电压的产生，保证线路的可靠运行。

母线串联电抗器可以限制短路电流，对母线有较高的残压。而电容器串联电抗器可以限制高次谐波，降低电抗。

串联电抗器的主要作用是抑制高次谐波和限制合闸涌流 ，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。并联电抗器一般接在超高压输电线的末端和底部之间，起无功补偿作用。并联连接在电网中，用于补偿电容电流的电抗器。发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出 10dB左右。

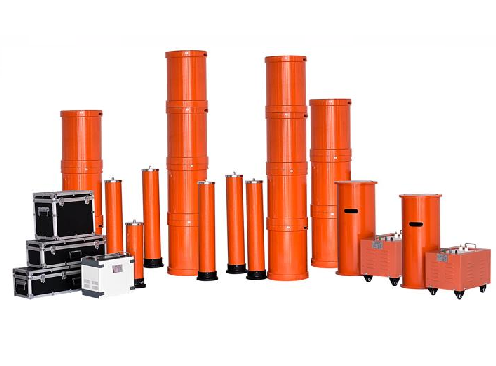

湖北四方国瑞电力专业生产串联谐振（又称变频串联谐振成套装置），从事电测行业多年，旗下产品品质一流，欢迎广大客户前来选购。
