SFXZ-W工频串联谐振升压装置(CVT)

发布日期：2021-08-16　点击：25181次

SFXZ-W工频串联谐振升压装置(CVT)

中文名称：：工频串联谐振升压装置(CVT)

英文名称：：AC Resonance Test System for CVT

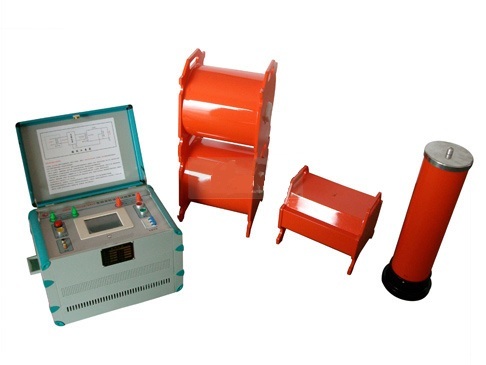

工频串联谐振升压装置(CVT)组成：变频源，励磁变，电抗器，分压器，电容器，控制箱

工频串联谐振升压装置(CVT)原理：CVT校验用谐振升压装置在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求,工频串联谐振升压装置(CVT)是国内最先用于现场校验的可调式谐振装置。

工频串联谐振升压装置(CVT)试验对象：广泛用于国内500kV及以下的电容式电压互感器的现场校验

技术参数—— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。

产品咨询与定制，欢迎致电：027-61903638 手机13871319625

型号额定容量（KVA）输入电源

（V）额定电压

（kV）额定电流

（A）工作频率

（Hz）波形

畸变率工作时间温升品质因素测量精度110kV CVT谐振升压装置40220/380800.550输出电波

形畸变率

≤1%额定负载下允许连续15min

过压1.1倍1分钟额定负载下连续运行15min后温≤65K

装置自身

Q≥15(f=50Hz)系统有效值

1.5级220kV CVT谐振升压装置80220/3801600.5500kV CVT谐振升压装置36038036011000kV CVT谐振升压装置10503807001.5

一体式可调电抗器参数

项目技术参数额定工作电压160kV-700kV额定工作电流0.5A、1A、1.5A额定电感量范围480-1050H额定调节间隙范围0-140mm连续工作时间15min温升小于60度工作频率50Hz可调电抗器体积Ф500*1500mm

分体式可调电抗器参数

项目技术参数额定容量20kVA额定电压40kV额定电流0.5A品质因素Q≥16额定电感量范围252H±20%连续工作时间15min可调电抗器体积Ф280*600mm重量约60kg/节

分体式固定电抗器参数

项目技术参数额定容量20kVA额定电压40kV额定电流0.5A品质因素Q≥16电感量232H连续工作时间15min可调电抗器体积Ф280*335mm重量约35kg/节

控制箱参数

项目技术参数额定输出容量5kVA-60kVA工作电源220/380V±10%V 工频输出电压0 - 250V/400V额定输出电流25A-150A运行时间额定容量下连续15min温升额定容量下连续运行15min元器件最高温≤65K噪声水平≤50dB重量约12kg

主要功能—— Features

1、输出电压电流波形良好，失真度小于0.5%

2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60

3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏

4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻

5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性
