串联谐振试验装置的现场接线方法
发布日期：2021-08-11 点击：2992次
串联谐振试验装置的现场接线方法
串联谐振试验装置可进行各种可进行各种交流耐压试验，有GIS耐压试验、电缆耐压试验、发电机耐压试验、变压器感应耐压试验等。这些耐压试验都是电力系统中常规的试验，我们必要要掌握。为了更好的进行这些耐压试验，在此之前，我们还要了解串联谐振试验的现场接线方法。

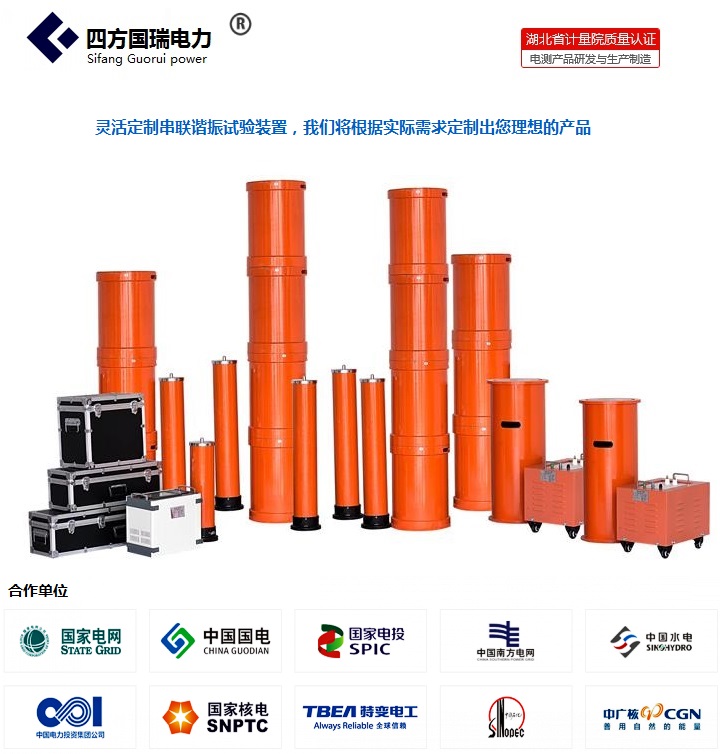

串联谐振试验装置
一、串联谐振试验装置-电缆耐压试验
现场接线示意图：
励磁变压器接线注意事项：
1、用于 10KV 电缆的耐压装置，励磁变压器一般接低端；
2、用于 10KV 和 35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端；
3、用于 10KV 、35KV 和 110KV 电缆的耐压装置：10KV、35KV 电缆耐压励磁变压器接低端，110KV 电缆耐压励磁变压器接高端；
电抗器及电容器分压器接线注意事项：
对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
二、 串联谐振试验装置-电机耐压试验
现场接线示意图：
励磁变压器接线注意事项：
1、用于电机的耐压装置，励磁变压器一般接低端；
2、用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；
3、通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。
三、 GIS、开关及变压器试验
现场接线示意图：
励磁变压器接线注意事项：
1、用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；
2、用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；
3、通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。
电抗器接线注意事项：
1、用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
2、用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
四、通用操作步骤
正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。
