串联谐振装置特征及应用范围
发布日期：2021-08-11 点击：3127次
一般在大型电力变压器、电力电缆、高压开关柜等交流耐压试验中都会涉及使用串联谐振装置。下面四方国瑞就简单的叙述串联谐振装置特征及工作原理。

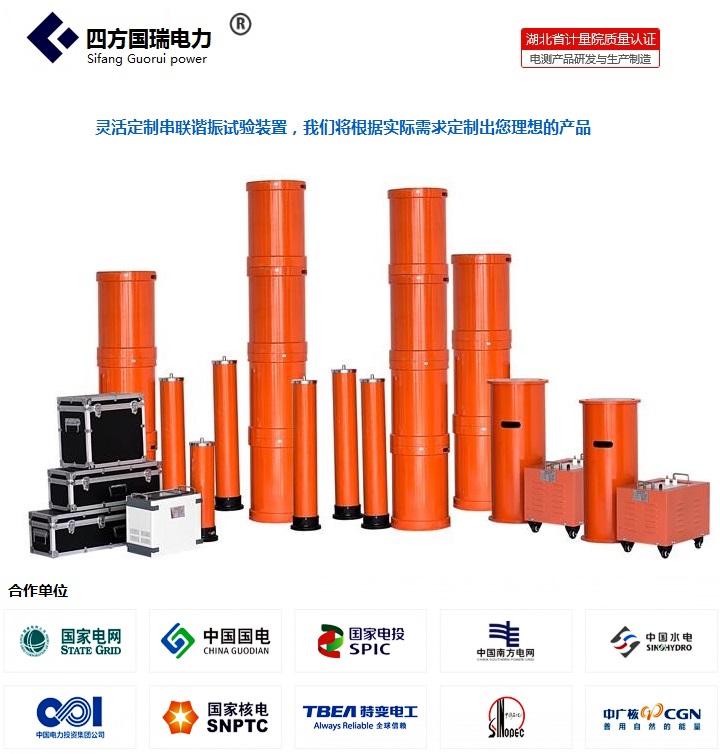

串联谐振
串联谐振装置是针对大容量，高电压等级的交流耐压试验，串联谐振的应用比较典型的就是电力电缆，GIS组合器等等，然后，影响串联谐振容量的是试品的电容量，试品电容量越大，串联谐振输出的容量就越大，随着电力系统的发展，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW，这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），很难完成电缆的交流耐压试验，串联谐振试验装置为了补缺，采用串联组合的灵活配置方式，克服电源，容量、体积等诸多因数的交流耐压试验设计制造。
串联谐振装置主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
串联谐振装置特征
1、串联谐振试验装置使用彩色LCD显示测试数据、测试状态，具有功能提示功能。
2、灵活的测试分段测试电压、测试时间，设置频率范围。
3、测试结果可以计算出测试对象的电容值，并打印相关的测试数据。
4、小型单件式设备、重量轻、便于现场测试。
5、测试设备有两种测试方法，自动测试和手动测试，操作简便。
6、串联谐振试验装置安全可靠，系统具有过流、过压和放电保护功能，可有效保护人身和设备安全。
串联谐振装置工作原理
从电路学的角度来分析，串联谐振试验装置的原理具体如下：回路若想产生谐振，那么必须具备回路频率f=1/2π√LC这个条件。当具备回路频率f=1/2π√LC这个条件时，被试品上的电压其实就是励磁变高压端输出电压的Q（电压谐振倍数也即系统品质因素）倍。由此可知Q一般为几十到一百以上。为了使得被试品电压达到试验值，需要先调节变频电源输出的频率，这是使得回路发生串联谐振的首要条件，随后在回路发生谐振的基础上，通过调节变频电源输出电压，这样才能使得被试品的电压达到试验值。变频电源较小输出电压离不开回路谐振，只有这样，才能在被试品上产生较高的试验电压。
串联谐振装置的优点主要有以下几点：
1、操作简单，体积小，重量轻，便于现场使用及搬运
2、试验等效性好；
3、过压、过流、放电、过热及零启动保护全面可靠，动作时间1微秒；
4、有监测峰值功能，可实时监测高压试验波形；
5、一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；
6、自带微型打印机，随时打印保存试验数据；
串联谐振的试验对象
1、适用于10kV、35KV、110kV、220kV、500KV聚己烯电缆的交流耐压试验。
2、适用于60 kV、220 kV、500 kV GIS交流耐压试验。
3、适用于大型变压器和发电机组的工频耐压试验、电力变压器的感应耐压试验和接地电阻测量。
串联谐振的应用范围
具体而言，串联谐振实验装置主要应用于以下五个方面：
1、是6KV-500KV变压器的工频耐压试验需要串联谐振试验装置来试验；
2、是串联谐振试验装置在发电机的交流电耐压测试验上的应用非常广泛；
3、是SF6和GIS开关的交流电耐压试验上，串联谐振试验装置的应用也非常广泛；
4、是对于6KV-500KV高压交联电缆的耐压测试，尤其是交流耐压试验串联谐振试验装置的应用也非常广泛；
5、其它高压设备如套管、互感器以及母线的交流耐压试验也会应用到串联谐振试验装置。
由此可见，串联谐振试验装置主要应用于交流电的耐压试验，尤其是高压交流电的耐压试验。
