990kVA/132kV/264kV调频式串联谐振耐压装置
发布日期：2021-08-04 点击：3019次
990kVA/132kV/264kV调频式串联谐振耐压装置-四方国瑞电力制造厂商
一、 串联谐振试验对象及试验要求
1.110KV电缆，截面积400mm²，长度1.5km以内，电容量≤0.247uf,最高试验电压128KV。
2.220KV/16000kVA电力变压器中性点的交流耐压，电容量≤0.015uf,最高试验电压160KV。
二、 工作环境
1. 环境温度：－150C –40 0C;
2. 相对湿度：≤90%RH;
3. 海拔高度: ≤2500米；
三、 串联谐振参数
1. 额定容量：990kVA；
2. 输入电源：380V电压，频率为50Hz；
3. 额定电压：132kV；264kV
4. 额定电流： 7.5A；3.75A
5. 工作频率：30-300Hz；
6. 波形畸变率：输出电压波形畸变率≤1%；
7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
8. 温 升：额定负载下连续运行60min后温升≤65K；
9. 品质因素：装置自身Q≥30(f=45Hz)；
10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
11. 测量精度：系统有效值1.5级；
四、 串联谐振标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
五、 串联谐振装置容量
64kV/110KV,400mm2电缆1500m，电容量≤0.247μF，试验频率为30-300Hz,试验电压128kV。
试验电流I=2πfCU试 =2π×35×0.247×10-6×128×103=6.9A
对应电抗器电感量 L=1/ω2C=75H

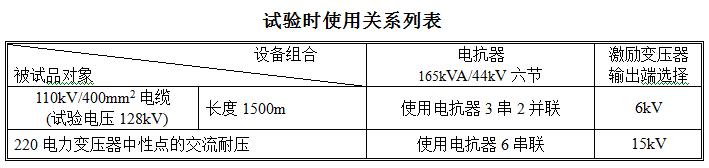

设计六节电抗器，使用电电抗器3串2并联即可满足试验要求，则电抗器单节为165kVA/44kV/3.75A/50H，系统总容量为990kVA。
验证：220KV/16000kVA电力变压器中性点的交流耐压，电容量≤0.015uf,最高试验电压160KV。
使用电抗器6节串联，此时电感量L=50*6=300H，配200kV/5000pF补偿电容器，
f=1/2π√LC=1/(2×3.14×√520×0.02×10-6)=65Hz。
I=2πfCU试 =2π×65×0.015×10-6×160×103=0.9A
六、 串联谐振参数
1. 激励变压器JLB-45kVA/6kV/15kV/0.4kV 1台
a) 额定容量：45kVA；
b) 输入电压：400V，单相；
c) 输出电压：6kV；15kV
d) 结 构：干式
e) 重 量：约195kg；
2. 变频电源SFXZ-BP-45kW/380V 1台
a) 额定输出容量：45kW
b) 工作电源：380V，工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：120A
e) 额定输出电流：120A
f) 输 出 波 形：正弦波
g) 电压分辨率： 0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.01Hz
k) 频率稳定度： 0.1%
l) 运 行 时 间：额定容量下连续60min
m) 额定容量下连续运行60min元器件最高温度≤65K;
n) 噪 声 水 平：≤50dB
1) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
2) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作
3) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
4) 软件经过严格模拟运行检验，运行安全、稳定、可靠
5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流，谐振回路的
6) 保护功能：具有断电、过流、过压及闪络保护功能；
a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
d) 断电保护：试验电源断电后，装置能快速保护
7) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
8) 外观及操作界面充分采用人性化设计，美观大方，操作简便
9) 重量约90kg；
3. 高压电抗器SFXZ -165kVA/44kV 6节
a) 额定容量：165kVA;
b) 额定电压：44kV；
c) 额定电流：3.75A；
d) 电 感 量：50H/单节
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：干式；
g) 重 量：约90kg；
4. 电容分压器FRC-200 kV -1000 pF 1套
a) 额定电压：200kV；
b) 高压电容量：1000pF
c) 介质损耗：tgσ≤0.5%；
d) 分 压 比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约12kg；
5、补偿电容器BC-200 kV -5000 pF 1套
g) 额定电压：200kV；
h) 高压电容量：5000pF
i) 介质损耗：tgσ≤0.5%；
j) 分 压 比：1000：1
k) 测量精度：有效值1.5级;
l) 重 量：约20kg；
