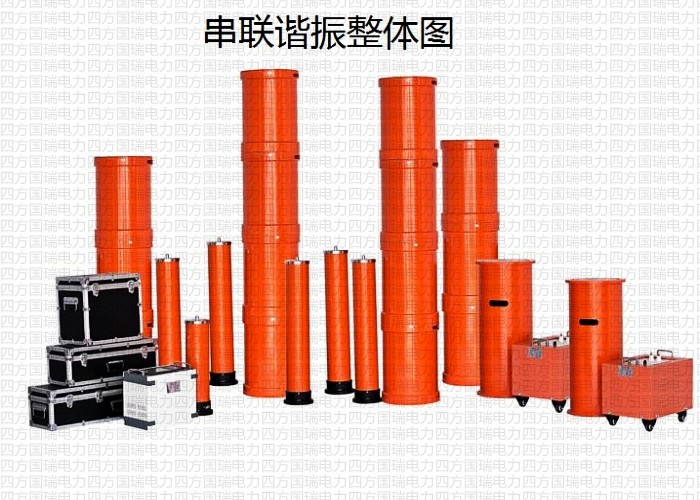

200kVA/25kV串联谐振试验装置

发布日期：2021-08-04　点击：24983次

湖北四方国瑞电力控股有限公司为大家讲述一下：200kVA/25kV串联谐振试验装置

一、 串联谐振试验对象

发电机交流耐压试验，出口电压≤13.8kV，最高试验电压21kV，单相对地电容量≤1μF。

二、 系统主要技术参数及功能

1. 额定容量：200kVA；

2. 额定电压：25kV；

3. 额定电流：8A

4. 工作频率：工频50Hz；

5. 输出电压波形畸变率：≤0.5%；

6. 允许连续工作时间：额定负载下15min；

7. 额定负载下连续运行15min后温升≤65K；

8. 装置自身品质因数：Q≥30；

9. 系统测量精度：有效值1级；

10. 输入电源：三相380V电压，频率为50Hz；

11. 对被试品具有过流、过压及试品闪络保护；

12. 环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；

三、 串联谐振标准

GB10229-88 《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

四、 串联谐振参数

1. 激励变压器JLB-40kVA//2.5kV/0.4kV 1台

a) 额定容量：40kVA；

b) 输入电压：400V，单相；

c) 输出电压：2.5kV

d) 结 构：干式

e) 重 量：约95Kg；

f) 额定运行15分钟后线圈对空气温升：≤65K;

2. 谐振操作台TC-（L）-40kVA/380V (含调压器) 1台

a) 额定容量：40kVA；

b) 输入电压：380V；

c) 输出电压：0~420V；

d) 保护功能：零位、过流、过压及试品闪络保护；

e) 重 量：约135kg；

3. 可调电抗器SFXZ-GP -200kVA/25kV 1台

a) 额定容量：200kVA；

b) 额定电压：25kV；

c) 额定电流：8A；

d) 可调电感量：8H~16H；

e) 品质因数：Q≥30；

f) 结 构：干式、带铁芯可调式；

g) 数 量：1台；

h) 重 量：约175Kg ；

4. 分压器FR-30kV 1台

a) 额定电压：50kV；

b) 测量精度：交流有效值1.5级；

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1，

e) 分压比误差：≤1.0%；

f) 重 量：约10Kg；
