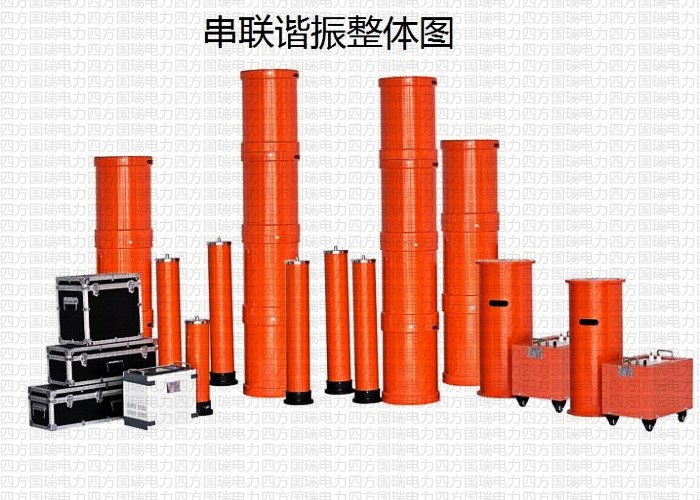

216kVA/54kV调频式串联谐振试验装置

发布日期：2021-08-04　点击：3036次

湖北四方国瑞电力控股有限公司为大家讲述一下：216kVA/54kV调频式串联谐振试验装置

一、 串联谐振试验对象

1．发电机交流耐压试验，出口电压≤13.8kV，最高试验电压21kV，单相对地电容量≤1μF。

2． 35 kV电缆，1km，试验电压52 kV，电容量≤1.9uf。

二、 系统主要技术参数及功能

1. 额定容量：216kVA；

2. 额定电压：54kV；27kV；

3. 额定电流：4A；8A；

4. 工作频率：工频50Hz；

5. 输出电压波形畸变率：≤0.5%；

6. 允许连续工作时间：额定负载下60min；

7. 额定负载下连续运行60min后温升≤65K；

8. 装置自身品质因数：Q≥30；

9. 系统测量精度：有效值1级；

10. 输入电源：三相380V电压，频率为50Hz；

11. 对被试品具有过流、过压及试品闪络保护；

12. 环境温度：－150C –40 0C，相对湿度：≤90%RH，海拔高度≤1000米；

三、 串联谐振标准

GB10229-88 《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1~2-1997　《高电压试验技术》

四、 串联谐振参数

1. 激励变压器JLB-40kVA//2.5kV/0.4kV 1台

a) 额定容量：40kVA；

b) 输入电压：400V，单相；

c) 输出电压：2.5kV

d) 结 构：干式

e) 重 量：约135Kg；

f) 额定运行60分钟后线圈对空气温升：≤65K;

2．变频电源SFXZ-GP -40kW/380V 1台

g) 额定输出容量：40kW

h) 工作电源：380V，工频

i) 输出电压：0 – 400V，单相，

j) 额定输入电流：100A

k) 额定输出电流：100A

l) 输 出 波 形：正弦波

m) 电压分辨率： 0.01kV

n) 电压测量精度：0.5%

o) 频率调节范围：30 – 300Hz

p) 频率调节分辨率：≤0.1Hz

q) 频率稳定度： 0.1%

r) 运 行 时 间：额定容量下连续60min

s) 额定容量下连续运行60min元器件最高温度≤65K;

t) 噪 声 水 平：≤50dB

u) 可实现以下功能

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟运行检验，运行安全、稳定、可靠

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10) 保护功能：具有断电、过流、过压及闪络保护功能；

1） 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

2） 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

3） 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

4） 断电保护：试验电源断电后，装置能快速保护

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12) 外观及操作界面充分采用人性化设计，美观大方，操作简便

1. 电抗器DK-108kVA/27kV 2台

a) 额定容量：108kVA；

b) 额定电压：27kV；

c) 额定电流：4A；

d) 电感量：21H；

e) 品质因数：Q≥30；

f) 结 构：干式；

g) 数 量：1台；

h) 重 量：约75Kg ；

2. 分压器FR-60kV 1台

a) 额定电压：60kV；

b) 测量精度：交流有效值1.5级；

c) 介质损耗：tgσ≤0.5%；

d) 分 压 比：1000：1，

e) 分压比误差：≤1.0%；

f) 重 量：约10Kg；
