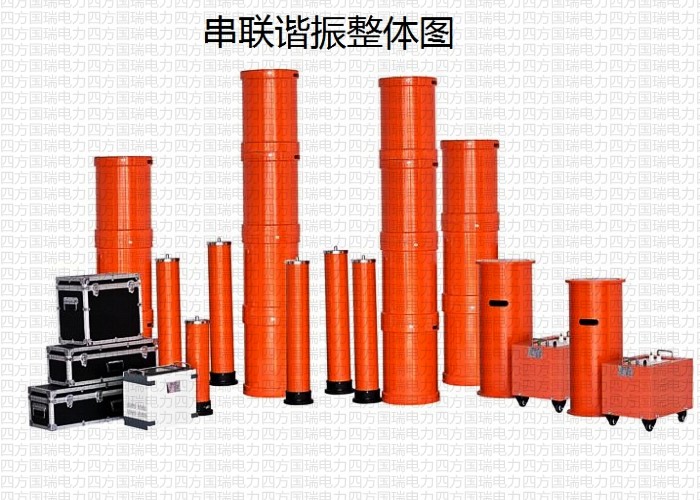

SFXZ-44kVA/22kV变频串联谐振耐压试验装置

发布日期：2021-08-03　点击：25155次

1、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 整个装置单件重量很轻，便于现场使用。

3、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

9、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

10、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

11、SFXZ-44kVA/22kV变频串联谐振耐压试验装置 不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

主要技术参数

1.额定容量：44kVA

2.额定电压：22kV

3.额定电流：2A

4.测量精度：系统有效值1.5级

5.工作频率：30-300Hz

6.装置输出波形：正弦波

7.品质因素：装置自身Q≥30(f=45Hz)

8.波形畸变率：输出电压波形畸变率≤1%

9.输入电源：单相220或三相380V电压，频率为50Hz

10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11.温升：额定负载下连续运行60min后温升≤65K

12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

13.环境温度：－20℃-55℃

14.相对湿度：≤90%RH

15.海拔高度：≤3000米

系统配置参数

(一) 变频电源SFXZ-4kW1台

1) 额定输出容量：4kW

2) 工作电源：220/380±10%V（单/三相），工频

3) 输出电压：0–400V

4) 额定输入电流：10A

5) 额定输出电流：10A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运行时间：额定容量下连续60min

12) 温升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪声水平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重量：约10kg

(二) 激励变压器SFJL-3kVA/1.5kV/0.4kV1台

1) 额定容量：3kVA

2) 输入电压：0-400V

3) 输出电压：1.5kV

4) 结构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重量：约35kg

(三) 高压电抗器SFDK-22kVA/22kV2节

1) 额定容量：22kVA

2) 额定电压：22kV

3) 额定电流：1A

4) 电感量：110H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结构：干式

7) 尺寸（内径高mm）：�6�1236×375

8) 重量：约33kg

(四) 电容分压器SFFY-3000pF/30kV1套

1) 额定电压：30kV

2) 高压电容量：3000pF

3) 介质损耗：tgσ≤0.5%

4) 分压比：1000：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：�6�1140×500

7) 重量：约6kg
