串联谐振装置能代替试验变压器吗

发布日期：2021-07-19　点击：24988次

调频、调幅电源采用电力电子设备控制，电源容量大，且省去了用于调节电压的调压器，使整套装置的体积小、重量轻，非常适合于现场使用。

工频串联谐振装置

在电力变压器高压试验中，在试验设备与其他设备之间必须采取有效的防止感应电压的措施，通常是将试验设备与其他仪器、设备进行短接，并可靠接地。在高压试验室中，要根据试验要求设置专用的短路接地井、接地系统，对于试验室中闲置的各种电容设备也要按照要求进行短路接地。

串联谐振阻抗

吸收电流：与几何电流和受潮也有关系，是一个暂态现象，施加直流电压以后，电流升到一定值，随时间逐渐减小，在相当长时间后趋于零。

发电机直流耐压装置

在电力变压器的介质损耗因数测试中，其结果明显优于绝缘电阻测量与泄漏电流测试，主要是因为测试过程中，与试验电压和设备大小等因素的关联性较小，试验人员可以准确地判断变压器的绝缘变化情况。

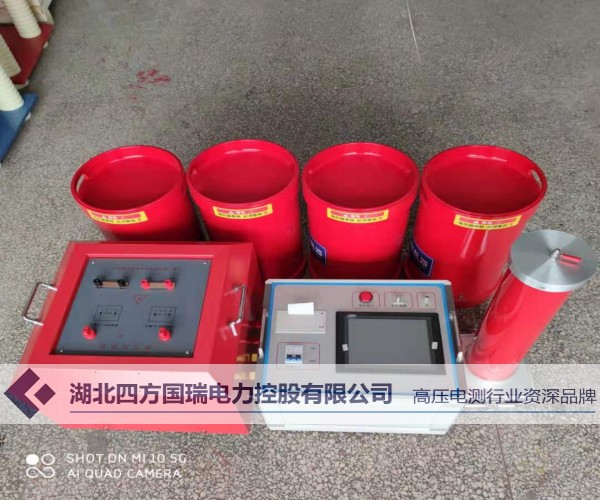

变频串联谐振耐压试验装置

变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体。

设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。

电抗器：与容性试品串联构成LC串联谐振电路励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。

常见的三种结构电缆。图1、图3中给出了每一层结构的名称，图2和图1类似，只不过是三芯的。电缆结构随电压等级、用途等的不同有所区别。

调感式工频串联谐振装置是通过调节与试品串联的电抗器的电感量来达到谐振的。

不会导致出现可以恢复过电压。当样品击穿时，由于谐振条件的丧失，高压将立即消失，电弧将立即熄灭，恢复工作电压将需要一个很长一段时间我们才能得到恢复，因此在中国再次发展达到闪络电压之前，很容易断开电源。电压恢复过程是一个能量积累的间歇振荡过程，时间长，无过电压恢复。

第二层：主绝缘，绝缘主要靠它。起于主导体，止于金属屏蔽（或金属护套）。

不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。

采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

电抗器通常由几节组成，通过电抗器的各种组合方式可以进行不同电压等级的交流耐压试验。变频式串联谐振耐压试验装置的主要特点：

以75KVA/75KV谐振装置为例，我司生产的串联谐振成套装置找频效率极高30-50秒内完成找频，找频的同时已经开始升压，升压快。跟现在市面上几分找频率的设备大大提高了工作效率，同时电抗器耐压时间长可持续工作一个多小时。

在进行交流耐压试验前，必须预先进行各项非破坏性试验，如测量绝缘电阻、吸收比、介质损耗因数、直流泄漏电流等，对各项试验结果进行综合分析，以决定该设备是否受潮或含有缺陷。若发现已存在问题，需预先进行处理，待缺陷消除后，方可进行交流耐压试验，以免在交流耐压试验过程中，发生绝缘击穿，扩大绝缘缺陷，延长检修时间，增加检修工作量。

将套管用吊车吊起或用支架悬空，并使套管竖直，用2500V绝缘电阻表分别测量接线端对末屏及法兰的绝缘电阻，其值在相似的环境条件下与出厂值比较，不应有太大偏差；
