串联谐振试验电缆需要补偿电容吗

发布日期：2021-07-19　点击：3144次

测量直流电流时,电流表应与负载串联在电路中,并注意仪表的极性和量程。

串联谐振淑电压怎么求

功率方向型单相接地选线装置不能继续使用 安装该产品后，电网中原有的功率方向型单相接地选线装置不能继续使用。

电抗器：与容性试品串联构成LC串联谐振电路励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压。

通过串联谐振做电缆试验，所需容量将远远小于工频电源试验。容量增大，试验变压器的体积和重量都会非常大，不利于试验现场的搬运。

对上述20m长的已投运电缆进行试验时，可适当降低试验电压，如2倍相电压大小，试验结果仅供参考；

这是由于电缆作为被试品时，通过电缆的电容电流较大，如果采用工频电源搭配小型变压器直接试验，对小型变压器的容量要求非常大。

运行人员送电操作程序不对，未拉开PT高压侧刀闸就直接带PT向空母线送电，引起PT铁磁谐振。

架空线路故障,当继电保护动作后,自动重合闸装置使断路器自动合闸。

一般我们进行电力电缆交流耐压，开始是采取串联谐振的方式进行试验。串联谐振耐压试验是利用电抗器的电感与被试品的电容实现串联谐振。试验工作过程是：根据前面粗略估算出的电流，当电流大于电抗额定电流时，我们就需要采用并联电抗，防止电抗器过负荷，长时间耐压损坏电抗器。当电流小于电抗额定电压是，就不需要并联电抗器。根据前面粗略估算的频率，看是否需要补偿电容。我们的变频操作箱是有自动或手动寻找频率，根据谐振时被试电缆上的电压找到谐振点，然后观察频率是否与我们估算的是否一致再确定是否需要补偿电容。确定好之后就可以开始试验，试验电压及时间见表1。试验结束之后要对电缆充分的放电。

当继电器线圈中的电流为整定值时,继电器的动作时限与电流的平方成正比。

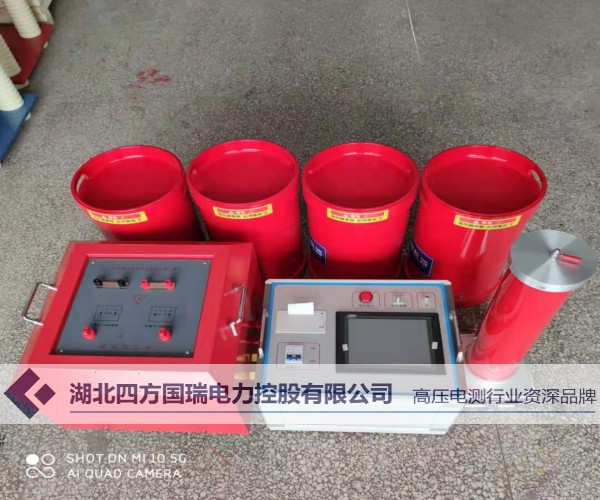

电缆变频串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。采用调节电源频率的方式使电抗器与被试电容器之间实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

L为电感，C为电容（包括被试电容、电容分压器、高压试验回路电容）由图1可得UC=IsXC=UsXC/当串联谐振时，XL=XC即：1/2πfC=2πfL　UC=UsXC/R=UsXL/R谐振频率f=1/2π谐振回路电流，即试品电流为：Is=Us/=Us/R谐振回路的品质因数为Q：Q=/R=ωL/R=1/ωCR则UC=QUs，即被试品上的电压为励磁电压的Q倍。输入功率P=UsIscosδ,谐振时，负荷为纯电阻性的，即cosδ=1,故P=UsIs，而加在被试品上的容量PS是施加的电压UC和电流I的乘积：PS=UCIs=QUsIs=QP。也就是在被试品得到的容量为试验电源容量的Q倍。换言之，小容量的试验变压器可以对大容量的试品进行耐压试验。实际试验回路中的Q值一般可以达到20-70，激励电压仅为试验品谐振电压的1/Q，激励功率亦为谐振功率的1/Q。采用串联谐振的方法做电缆交流耐压试验，可大幅度的减小试验电源容量，如做2公里长的110kV电缆交流耐压试验，至少需要1500kVA以上容量的试验变压器和调压器，而采用变频串联谐振的方法，仅需要30kVA试验电源。

串联谐振电感计算公式专题

Y/Y接线的单相变压器组或三相壳式变压器因其零序阻抗很大，所以不应将消弧线圈接在这种变压器的中性点上。

串联谐振电容电压公式

磁电式仪表由固定的永久磁铁、可转动的线圈及转轴、游丝、指针、机械调零机构等组成。

例如：41.0Hz/5km，54.9Hz/3km，94.2Hz/1km更符合运行工况无需补偿电容。

在电缆线路中，高频振荡电流幅值大衰减慢，高频振荡电流远大于工频电流，在工频电流过零时高频振荡电流仍然有很大的幅值，维持弧光燃烧取决于高频振荡电流衰减的快慢和工频电流，消弧线圈不能补偿高频振荡电流，又由于在电缆线路中消弧线圈补偿后的残流大，消弧线圈在电缆线路中不能消弧。

一般情况下，整个电路由于电抗的感抗和电容的容抗不相等，电路不会发生共振。但是如果我们调整电源频率，使电路中感抗jwL和容抗-j/wc正好抵消，整个电路呈现纯电阻特性，当电路达到这种状态时，称为共振，也就是通常所说的串联谐振，此时发生共振的频率称之为谐振频率。

消弧线圈的调节范围受到调节容量限制，调节容量与额定之比一般为1/2，如按终期要求选择，工程初期系统电容电流小，消弧线圈的最小补偿电流偏大，可能投不上；如按工程初期的要求选择，工程终期系统电容电流大，消弧线圈的最大补偿电流又偏小，也不能满足合理补偿的要求。

消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。
