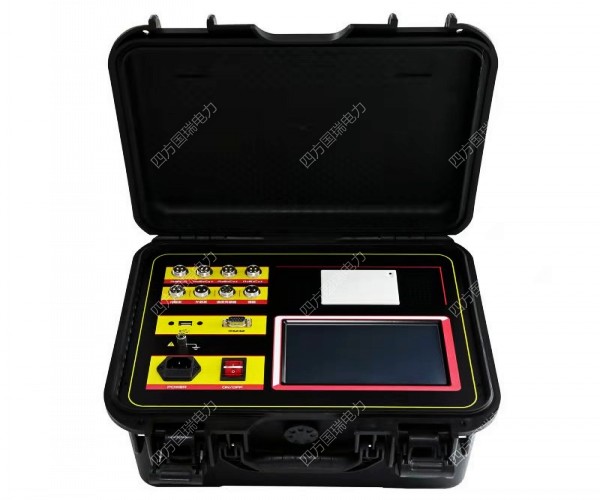

GKC-G2高压开关特性测试仪
发布日期：2021-07-19 点击：4418次
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-G2高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
| 时间测量 | 12路 固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期之差 | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 内触发测试范围：0.01ms～10000ms，分辨率：0.01ms, | |
| 外触发测试范围：0.01ms～20000ms， | |
|
999ms以内分辨率：0.01ms,1000-9999ms分辨率：0.1ms,10000ms以上分辨率：1ms。 在200ms以内准确率：0.05%±1个字 |
|
|
测速范围
|
1mm传感器 0.01～25.00m/s |
| 0.1mm传感器 0.001～2.50m/s | |
| 345°角度传感器 1周波/ 0.01° | |
| 行程范围 | 动触头行程（行程） 接触行程（开距） 过冲行程或返程（超程） 过冲行程或反弹行程 |
|
传感器测量范围
|
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm |
| 可选配100-1000mm任意长度的直线传感器 | |
| 旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.1 | |
| 电流电阻范围 | 最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω |
| 仪器电源 | AC 220V ± 10%；50Hz ± 10% |
| 直流电源输出 | DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W |
| 外触发触发电压 | AC/DC10-300V，电流≤120A |
| 隔离开关或储能到位断路器测量范围 | ⑴、电压输出：DC20～270V（可调） |
| ⑵、电源输出时间：0.01-10秒（可设置） | |
| ⑶、断口信号最大采集时间为10秒 | |
| ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 | |
| 主机体积 | 360×260×170mm |
| 使用环境 | -20℃~+50℃ |
| 相对湿度 | ≤90% |
