电力行业串联谐振应用范围

发布日期：2021-04-26　点击：3262次

四方国瑞电力导读：在电力行业串联谐振是一种应用范围十分广泛的实验装置，随着科技投入的不断增加，具有电力设备研发资质的企业在日后会更具有竞争力，那么“串联谐振”究竟是什么呢?在电力企业日常生产应用中又起到什么意义?

串联谐振

一、串联谐振现象名词解释

  串联谐振顾名思义就是在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振，串联谐振的特点是指电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振，在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电力设备，所以要避免串联谐振，在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振，并联谐振电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振，并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流，

二、串联谐振有电路的特点有哪些?

  (1)说到串联谐振的特点首先，谐振时串联谐振电路的总阻抗最小，且呈纯电阻性，其值等于R，

  (2)谐振时串联谐振电路中的电流最大，且与电压同相位，其次，其值为 谐振时XL=XC，此时的XL或XC为电路的特性阻抗，用字母ρ表示为谐振时电感和电容两端的电压大小相等，方向相反，且有Q为串联谐振电路的品质因数，最后它是衡量谐振电路特性的一个重要参数，通常将串联谐振电路的特性阻抗与电路中电阻的比值称为电路的品质因数，用字母Q表示。

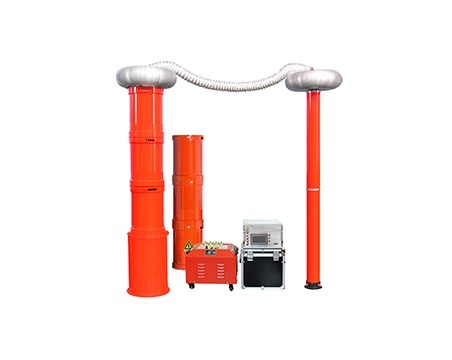

电力行业串联谐振应用范围

三、串联谐振在工作中的五大特点是什么?

  特点一：电稳定性、可靠性高，系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力，

  特点二： 自动调谐功能强大，系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程;扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率

  特点三：支持多种试验模式，系统支持"自动调谐+手动调压"，"自动调谐+自动调压"，"手动调谐+手动调压"等试验模式，推荐使用"自动调谐+手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高，

  特点四：系统人机交互界面友好，试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能，全触摸屏操作及显示，具备试验数据保存和查询功能

  特点五：保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性，

四、串联谐振技术难点有哪些?

  先说下串联谐振的历史，串联全谐振变换器曾经是上世纪60-70年代最流行的变换器,只要给出合适的死区时间,即可实现很好的软开关变换，现代的数控技术给这一经典的变换电路增添了不少活力，串联谐振在技术难点主要有以下三项： 频率追踪控制、死区追踪控制、交替追踪控制，
