5kVA/50kV工频耐压试验装置的技术指标

发布日期：2021-04-24　点击：3233次

5kVA/50kV工频耐压试验装置是在同类产品SFYDJ型高压试验变压器的基础上，按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种轻型试验变压器产品，本系列产品具有体积小、重量轻、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。

5kVA/50kV工频耐压试验装置工作原理

5kVA/50kV工频耐压试验装置为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流220V电压(10KVA以上为380V)接入电源控制箱(台)，经电源控制箱(台)内自藕调压器(50KVA以上调压器外附)调节0~200V(10KVA以上0~400V)电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

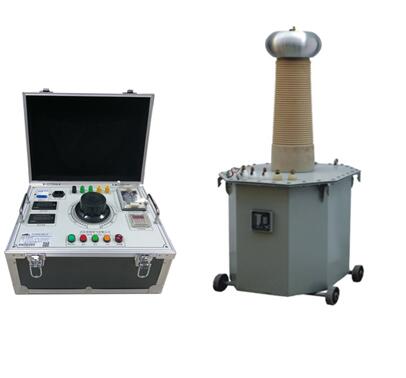

5kVA/50kV工频耐压试验装置产品结构

5kVA/50kV工频耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

5kVA/50kV工频耐压试验装置技术指标

1、使用环境条件

环境温度不高于+40℃、不低于—20℃;

空气相对湿度不大于90%;

海拔高度不超过3500米;

2、工作电压

电源控制箱(台)输入电压为工频220V或380V、相对误差不超过±10%;(具体使用电压根据用户所定试验变压器规格选取)

3、工频耐压试验装置额定参数;

工频耐压试验装置的选择

其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的电容电流。

被试品的电容电流和试验变压器所需容量计算公式为：

I=2π f Cx U × 10 -6

U I=2π f Cx U 2 × 10 -9

式中 I — 被试品电容电流，A ; f — 电源频率， Hz;

Cx — 被试品电容量，μF ; U — 试验电压有效值，V;

Se — 试验变压器所需额定容量， KVA

被试品电容量Cx可由交流电桥测出。
