四方国瑞电力-继电保护测试仪试验项目及操作安全

发布日期：2021-04-17　点击：3094次

四方国瑞电力-继电保护测试仪主要做的试验项目类型：信号继电器、时间继电器、中间继电器、重合闸继电器、其它直流电压、电流继电器、电流继电器、过(欠)电压继电器、序分量继电器 同步检查(或相位比较)继电器、反时限电流继电器、差动继电器、功率(方向)继电器、阻抗继电器、同期继电器、频率继电器。

线路保护：多段过流、过(欠)电压、序分量电压电流、频率装置、功率方向保护、重合闸及转换性故障、距离和零序、工频变化量距离、复合电压闭锁(方向)过流、低周、低压减载装置等被试品试验项目。

发电机变压器组：差动保护、失磁保护、励磁保护、复合电压闭锁(方向)过流(后备)

其它保护：自动准同期装置、备自投装置、母线差动保护、光纤线路差动保护。

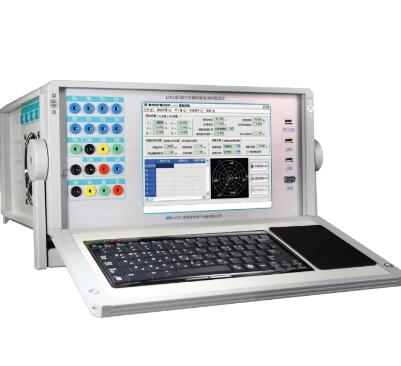

四方国瑞电力-继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。

继电保护测试仪安全操作注意

1、为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。

2、工作电源为AC220V，禁止接入AC380V或其他工作电源。

3、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地，试验时应注意安全，防止触电事故的发生。

4、电压测试通道严禁短路，电流测试通道严禁开路，严禁将外部的交直流电源引入到仪器的电压源、电流源、开出量输出插孔，否则将损坏仪器。

5、继电保护测试仪配备的计算机安装有系统保护软件，该软件对C盘做了保护，每次重启后，对C盘做的任何改动都会消失，请勿在C盘保存任何个人文件。

6、在单相或并联输出大电流后，应保证仪器至少有60秒钟的散热，再进行下一次试验，注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。

7、试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。
