工频耐压试验装置主要试验设备

发布日期：2021-04-14　点击：3372次

工频耐压试验装置主要试验设备

交流工频耐压试验用的设备通常有试验变压器、调压设备、过流保护装置、电压测量装置、保护球间隙、保护电阻及控制装置等，其中关键设备为试验变压器、调压设备、保护电阻及电压测量装置。

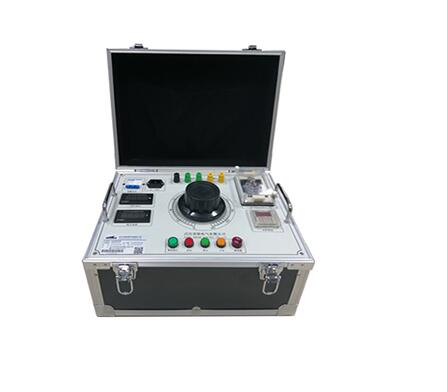

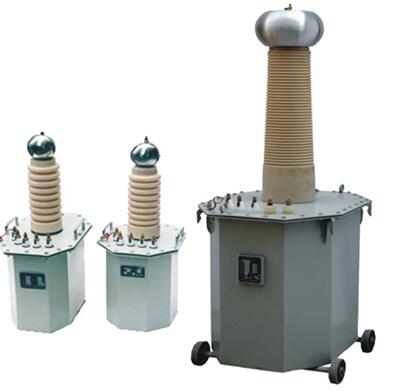

试验变压器

在选用试验变压器时，主要应考虑电压，根据被试品的试验电压，选用具有合适电压的试验变压器。试验电压较高时，可采用多级串接式试验变压器。要检查试验变压器所需低压侧电压是否与现场电源电压、调压器相配。

工频耐压试验装置中耐压试验中的调压设备

1、调压器尽量采用自耦式，若容量不够，可采用移圈式调压器。调压器的输出波形，应接近正弦波，为改善电压波形可在调压器输出端并联一台电感、电容串联的滤波器。常有的调压器有自耦调压器、移调压器、接触调压器和感应调压器。由于移圈高压器的输出电压波形在某一范围内有较大的畸变，现场不宜使用移圈调压器调压。

2、自耦调压器，自耦调压器是用碳刷接触调压，所以容量受到限制，适用于500V及以下小容量调压。

3、接触调压器，接触调压器分自耦式和双绕组式等，因采用电刷接触调压而得名。接触调压器的最大特点是波形畸变小和阻抗电压低，容量也可以作得很大，这就从根本上克服了移圈调压器和普通自耦调压器的缺点，是一种较理想的调压设备。

接触调压器绕组采用纸包线和裸铜线绕制、电刷采用特制的银铜合金。调压过程中，电刷沿绕组绕向螺旋升或降实现连续、平衡调压，并且基本上可从零起升压。

4、移圈调压器，移圈调压器的容量选择以试验变压器容量相同为宜，但如调压器处于良好状态，可超负荷25%使用。最好在调压器输出端装设三次谐波滤波器，以改善电压波形。

3、保护电阻器

试验变压器的高压输出端应串接保护电阻器，用来降低被试品闪络或击穿时变压器高压绕组出口端的过电压，并能限制短路电流。

此保护电阻的取值一般为0.1Q/V~0.5Q/V，并应有足够的热容量和长度。该电阻的阻值不宜超过30kQ，否则会引起正常工作时回路产生较大的压降和功耗。保护电阻器可采用水电阻器或线绕电阻器，线绕电阻器应注意匝间绝缘的强度，防止匝间闪络。

保护电阻器的长度是这样选择的：当被试品击穿或闪络时，保护电阻器应不发生沿面闪络，它的长度应能耐受最大试验电压，并有适当裕度。
