变频串联谐振交流耐压试验方法优点

发布日期：2021-04-14　点击：3168次

对变压器进行外施交流耐压，是考验电力变压器主绝缘电气强度的基本的绝缘试验，是发现电力变压器主绝缘是否合理，绝缘材料有无缺陷和制造工艺是否符合要求的重要手段之一。对于容量大、电压等级高的电力变压器，由于其电容量大，若用常规试验变压器作交流耐压试验，试验设备笨重，不便搬运，给现场试验带来了困难。而采用变频串联谐振对大容量高电压的电气设备进行交流耐压试验则可很好地解决这些问题。

通过变频串联谐振的交流耐压试验我们发现此试验方法具有如下优点：

(1)所需电源容量大大减小。变频串联谐振利用谐振电抗器和被试品电容谐振产生高电压和大电流，在整个系统中，电源只需要提供系统中有功消耗的部分。

(2)设备的重量和体积大大减少。不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，变频串联谐振谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/5-1/10。

(3)防止大的短路电流烧伤故障点。变频串联谐振在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，变频串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的隐患。

(4)不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，不会出现任何恢复过电压。

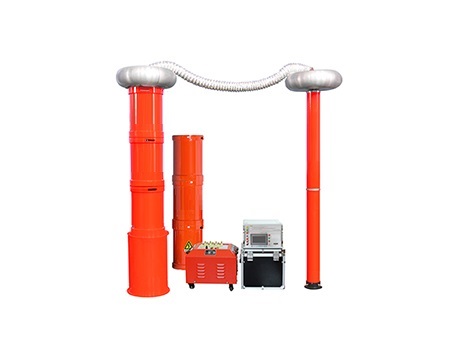

实例证明，通过变频串联谐振装置，利用电抗器的电感与被试品电容实现电压谐振，在被试品上获得高电压、大电流，从而实现利用小容量的试验变压器对大容量的变压器进行交流耐压试验的目的。该试验方法还具有设备的重量和体积小、能防止大的短路电流烧伤故障点、不会出现任何恢复过电压的优点。采用变频串联谐振对大型变压器进行外施交流耐压试验是高电压试验的一种更有效且简便的方法。
