串联谐振在实际中有什么应用？

发布日期：2021-03-19　点击：3164次

串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。便携式变频串联谐振装置主要用于以下方面：

1、6kV-500kV高压交联电缆的交流耐压试验；

2、发电机的交流耐压试验；

3、GIS和SF6开关的交流耐压试验；

4、6kV-500kV变压器的工频耐压试验；

5、其它电力高压设备如母线，套管，互感器的交流耐压试验；

串联谐振试验装置分为调频式和调感式。一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

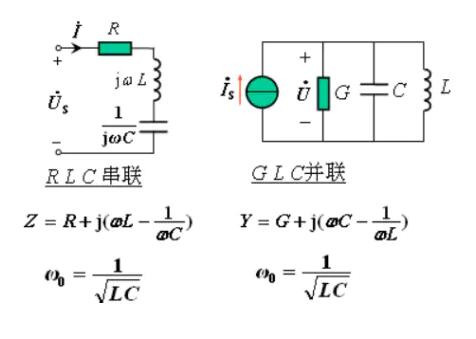

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2+(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。
