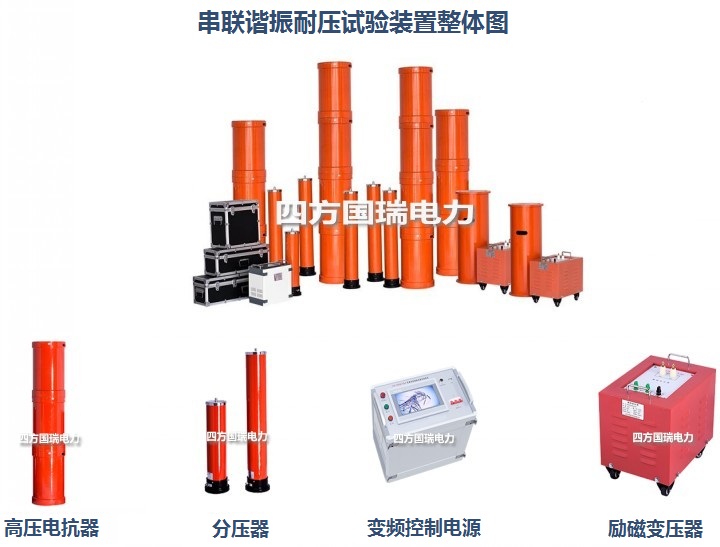

变频串联谐振试验装置的谐振变压器作用

发布日期：2021-03-17　点击：25316次

变频串联谐振试验装置的高频谐振变压器是作为开关电源最主要的组成部分。

开关电源一般采用半桥式功率转换电路,工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波,然后通过频变压器进行降压,输出低电压的交流电高额变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

从负载谐振方式划分,可以为并联逆变器和串联谐振逆变器两大类型。

下面列出串联谐振逆变器和并联逆变器的主要技术特点及比较:串联谐振逆变器和并联逆变器的差别, 源于它们所用的振荡电路不同,前者是用L、R和C串联,后者是L、R和C并联。

高频谐振变压器是工作频率超过中频( 10kHz )的电源变压器主要用于高频开关电源中作高频开关电源变压器,也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。

按工作频率高低,可分为几个档次:

10kHz- 50kHz、50kHz- 100kHz、100kHz-500kHz、500kHz- 1MHz、 1MHz 以上。

传送功率比较大的,工作频率比较低;传送功率比较小的,工作频率比较高。
