ZZC-20A 直流电阻测试仪

发布日期：2021-03-15　点击：3210次

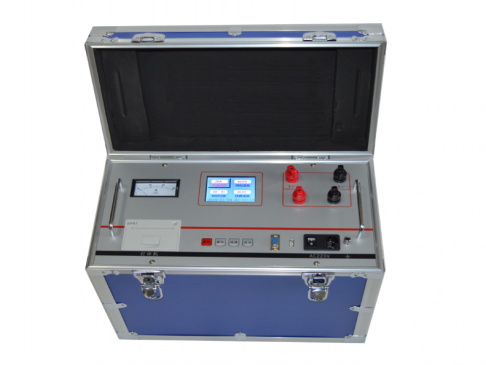

ZZC-20A 直流电阻测试仪

ZZC-20A 直流电阻快速测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。

参考标准：DL/T845.3-2004

ZZC-20A直流电阻快速测试仪是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，四方国瑞电力利用自身技术优势研制了变压器直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、完善的反电势保护等特点。整机由32位处理器控制，自动完成自检、数据处理、显示、打印等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

产品别称：直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪。

ZZC-20A 直流电阻测试仪技术参数 Technical Parameter

测试电流0.2A、1A、5A、10A、20A五档测试范围 0.2 A    10 Ω ～ 100Ω1  A    100mΩ ～ 20 Ω5  A    10 mΩ ～ 4 Ω 10 A    1 mΩ ～ 2 Ω 20 A    500uΩ ～ 1 Ω最高分辨率±（读数×0.2%+2字）工作温度-5～40℃环境湿度≤90%RH，无结露工作电源AC220V±10%，50HZ±1HZ体积410×290×220mm重量7Kg（不包括测试线）附件清单：

序号名称数量1测试仪主机

1台2测试线（红、黑）

2条3三芯电源线

一条

4打印纸2卷5接地线1根6保险管（5A）3个7说明书1本8检查报告1份9合格证1张

ZZC-20A 直流电阻测试仪特点优势 Selection Reference

1、仪器输出电流大，测量范围宽，并带有消磁功能，操作简便；

2、仪器具有完善的反电势保护功能，音响放电报警，放电指示清晰，减少误操作；

3、仪器装有打印机，可随时打印测试数据；

4、仪器具有实时时钟，并可连同测试记录一起保存、打印，方便用户保存、查阅；

5、仪器内部可以永久存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；

6、仪器具有适用温度宽，精度高，防震，抗干扰，体积小，重量轻，携带方便等特点；
