ZZC-2A 直流电阻测试仪

发布日期：2021-03-15　点击：3421次

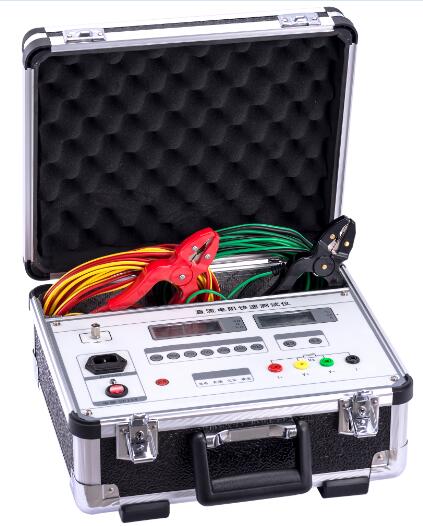

ZZC-2A 直流电阻测试仪

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。

参考标准：DL/T845.3-2004

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，开发了ZZC-2A 直流电阻快速测试仪。

本直流电阻速测仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V)，交直流两用，便于现场及野外测试。

本直流电阻速测仪符合DLT 845.3-2004《电阻测量装置通用技术条件第3部分直流电阻测试仪》的要求。

本直流电阻速测仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

产品别称：直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪、直流低电阻测试仪。

ZZC-2A 直流电阻测试仪技术参数 Technical Parameter

使用条件

环境温度：0℃～40℃；相对湿度：≤85％RH

测量范围

1μΩ～20mΩ20 mΩ～200mΩ0.2Ω～2Ω2Ω～20Ω20Ω～200Ω200Ω～2kΩ2kΩ～20kΩ测量精度±(0.2%+2d)最高分辨率1μΩ

恒 流 源

2A(1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω)200mA(2Ω～20Ω)10mA(20Ω～200Ω)1mA(200Ω～2kΩ)100uA(2kΩ～20kΩ)

工作电压

直流：12V～16.8V交流：220V功 耗≤15W外形尺寸365×330×180mm3重量5kg（含测试钳和测试线）

附件清单：

序号

名称数量1仪器主机

1台

2AC 220V电源线1根3测试线（8m）

1套4接地线1根52A保险管3个6说明书1本7检查报告1份8合格证1张

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任

2.了解更多四方国瑞电力产品信息请进入产品中心。服务热线：027-61903638 手机13871319625

ZZC-2A 直流电阻测试仪特点优势 Selection Reference

1、测试速度快：本仪器最大输出充电电流可达2A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍；

2、准确度高：本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好；

3、测量范围广：电阻测量范围为1μΩ～2KΩ，量程广；

4、交直流两用：本仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便；
