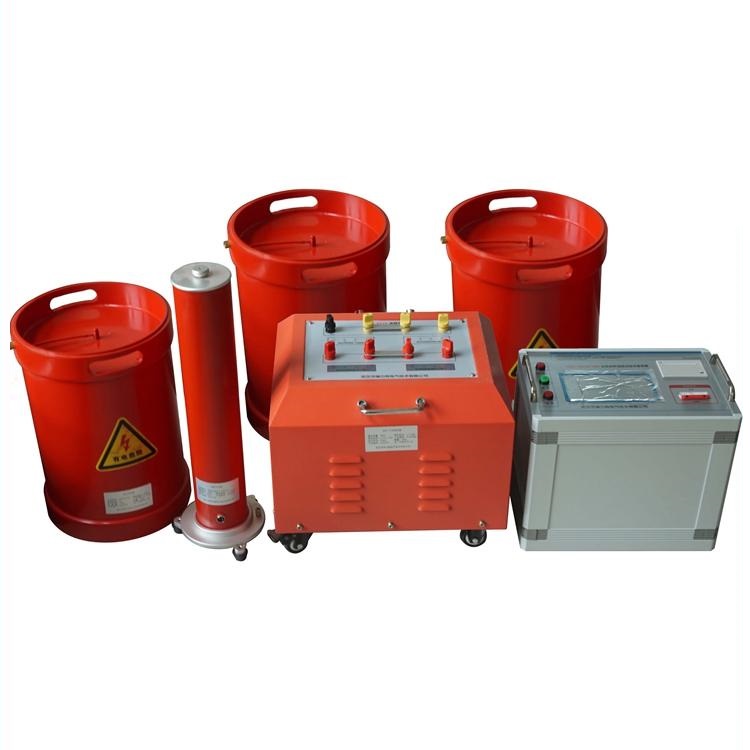

产品简介 XZB 系列变频串联谐振耐压装置

XZB系列变频串联谐振由变频电源、激磁变压器、电抗器、电容分压器和补偿电容器（选配）组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

产品别称：交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置。

XZB 系列变频串联谐振耐压装置技术参数 Technical Parameter

额定输出电压0～1000kV及其以下输出频率20-310Hz谐振电压波形纯正弦波，波形畸变率≤1.0%工作时间额定负载下允许连续60min；过压1.1倍1分钟品质因素30～90频率调节灵敏度0.1Hz不稳定度＜0.05%

输入工作电源

单相220V或三相380V±10%工频50Hz±5%环境温度－10℃～+50℃相对湿度≤95%，无凝露状况海拔高度≤3000米温 升额定负载下连续运行60min后温升≤65K测量精度系统有效值1.5级

适用范围

电缆变频谐振装置发电机工频耐压试验装置变电站电气设备交流耐压试验装置CVT检验用谐振升压装置

注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任

2.了解更多四方国瑞电力信息请进入产品中心。服务热线：027-61903638

XZB 系列变频串联谐振耐压装置 选型参考 Selection Reference

系列产品配置(适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz))

产品型号名称变频源谐振电抗器激励变压器分压器适用范围XZB-75/754kW25kV/1A三台(干式)4kVA(干式)80kV1000kVA及以下10kV电力变。10kV开关、母线、PT、CT等。10kV(300mm2)电缆≤1.0kmXZB-108/1086kW27kV/1A四台(干式)6kVA(干式)110kV31500kVA及以下35kV电力变。35kV开关、母线、PT、CT等。10kV(300mm2)电缆≤2km。35kV (300mm2)电缆≤0.5kmXZB-200/20010kW50kV/1A四台(干式)10kVA(干式)200kV50000kVA及以下110kV电力变。110kVGIS、PT、CT等(预防性试验)。35kV(300mm2)电缆≤1.0km。10kV (300mm2)电缆≤2.0kmXZB-270/27015kW45kV/1A六台(干式)15kVA(干式)300kV50000kVA及以下110kV电力变。110kVGIS、PT、CT等。35kV(300mm2)电缆≤1.2km。10kV (300mm2)电缆≤3.0kmXZB-800/40030kW50kV/2A八台(干式);100kV/2A四台(油浸式)30kVA(干式);30kVA(油浸式)400kV80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。110kV/220kVGIS、PT、CT等。35kV(300mm2)电缆≤2.0km。110kV (300mm2)电缆≤0.7kmXZB-1600/80060kW200kV/2A四台(油浸式)60kVA(干式)800kV80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。500kVGIS、PT、CT等。220kV开关、GIS、PT、CT等。110kV(400mm2)电缆≤1.5km。220kV (400mm2)电缆≤1.0km

XZB 系列变频串联谐振耐压装置特点优势 Selection Reference

1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生 ；

2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；

3、电源采用220V单相电源或380V单电源，方便现场取电、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求；

4、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车；

5、操作简单，体积小，重量轻，非常方便现场使用及搬运(体积与重量约为传统试验变 压器的1/10～1/30；

6、特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤；

7、通过第三方权威检定；

8、符合国标要求有监测峰值功能，可实时监测高压试验波形、对现场电源要求低、试验等效性好；

9、大液晶屏幕，“傻瓜式”简单易用、自带微型打印机，随时打印保存试验数据；XZB 系列变频串联谐振耐压装置

10、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式浇注，机械强度高，电气绝缘性能好，美观可靠；

11、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电；

12、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高 XZB 系列变频串联谐振耐压装置
