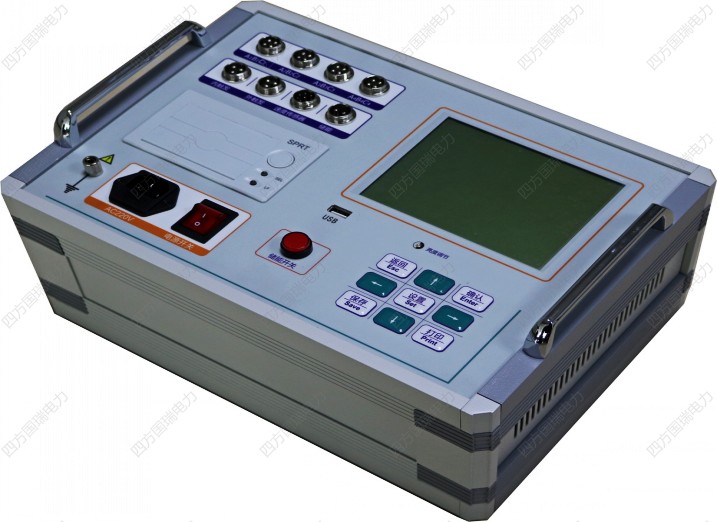

GKC-12FB 真空断路器机械特性测试仪
发布日期：2021-03-12 点击：3352次
GKC-12FB 真空断路器机械特性测试仪产品特征
1. 仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2. 独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3. 真空断路器机械特性测试仪机内可存储50组测试结果。
4. 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5. 仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6. 真空断路器机械特性测试仪机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
7. 本仪器可进行电动和手动分合测试。
8. 真空断路器机械特性测试仪可进行高、低电压实验，自动寻找最低分或合闸电压。
9. 重合闸试验，可做合分、分合，分合分等参数测量。
10. 真空接触器（单线圈）参数测量。
|
时间测量 |
12路 |
| 固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 测试范围：0.01ms~15000ms 准确度：0.5%±2个字 | |
| 速度测量：刚分（刚合）速度 指定时间段（行程段或角度段） 平均速度 | |
| 测速范围 | 1mm传感器0.01~25.00m/s 0.1mm传感器0.001~2.50m/s |
| 360°角度传感器0.01~25.00m/s | |
| 行程范围 | 动触头行程（行程） 接触行程（开距） 超程 |
| 传感器测量范围 | 直线传感器50mm，分辨率：0.1mm，行程0.1~50mm |
| 直线位移传感器300mm，分辨率：0.1mm，行程10~300mm（选配） | |
| 直线位移传感器500mm，分辨率：1mm，行程10~500mm（选配） | |
| 360线传感器：360°，分辨率：0.25°，行程1mm~1000mm | |
| 电流测量范围 | 0~15A，分辨率：0.01A，显示电流值为线圈电流最大值 |
| 显示屏 | 320*240液晶屏，对比度可调 |
| 数据存储 | 可存储100组测量数据 |
| 打印机 | 高速热敏打印机GB1984-2003 |
| 仪器电源 | AC/DC 220V±10%；50Hz±2% |
| 直流电源 | 输出电压：20-260V连续可调，≤15A（短时） |
| 外触发电压 | AC/DC10-300V,电流≤120A |
| 储能电机电源 | 输出电压：25V~265vl连续可调，输出电流：≤15A（短时） |
| 主机体积 | 360*250*140mm |
| 使用环境 | -10℃~+50℃ |
| 相对湿度 | ≤90% |
