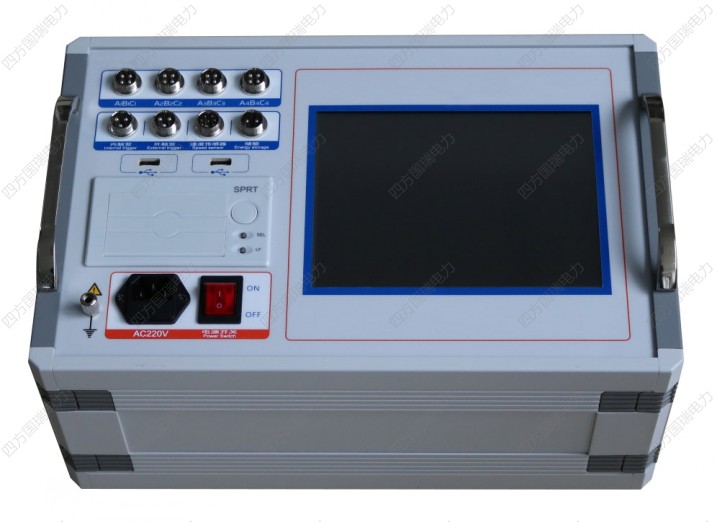

GKC-HAS 断路器双端接地测试仪
发布日期：2021-03-12 点击：4091次
产品别称
断路器双端接地测试仪、断路器特性分析仪、双端接地高压开关测试仪、断路器测试仪、高压开关综合测试仪、高压开关测试仪、断路器综合特性测试仪、断路器动特性测试仪、断路器双端接地测试仪、合闸开关测试仪
产品简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，断路器双端接地测试仪（断路器综合测试仪）在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。断路器双端接地测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
产品特征
⑴、断路器双端接地测试仪8.4寸进口彩色高亮大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，触摸屏，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、断路器双端接地测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储一万组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属断口、3（6）路双端接地开关。
⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、断路器特性测试仪内部抗干扰电路可满足800KV变电站内可靠使用。
GKC-HAS 断路器双端接地测试仪
|
时间测量 |
12路 |
| 固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 内触发测试范围：0.01ms~20s 外触发：0.01ms~200s 准确度：0.05%±1个字 | |
| 速度测量：刚分（刚合）速度 指定时间段（行程段或角度段） 平均速度 | |
| 测速范围 | 1mm传感器0.01~25.00m/s 0.1mm传感器0.001~2.50m/s |
| 360°角度传感器0.01~25.00m/s | |
| 行程范围 | 动触头行程（行程） 接触行程（开距） 过冲行程或返程（超程） |
| 双端接地测量 | 3(6)路固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 | |
| 合闸（分闸）弹跳时间及波形 | |
| 传感器测量范围 | 直线传感器50mm，分辨率：0.1mm，行程0.1~50mm |
| 360°传感器360°，分辨率：0.25°，行程0~1000mm | |
| 加速传感器300mm，分辨率：0.1mm，行程0~300mm | |
| 外触发触发电压 | AC/DC10-300V，电流≤120A |
| 电流测量范围 | 0~30A，分辨率：0.01A，显示电流值为线圈电流最大值 |
| 仪器电源 | AC/DC 220V±10%；50Hz±2% |
| 直流电源 | DC20-260V连续可调，DC110V≤30A（短时） |
| 主机体积 | 360*260*170mm |
| 使用环境 | -20℃~+50℃ |
| 相对湿度 | ≤90% |
