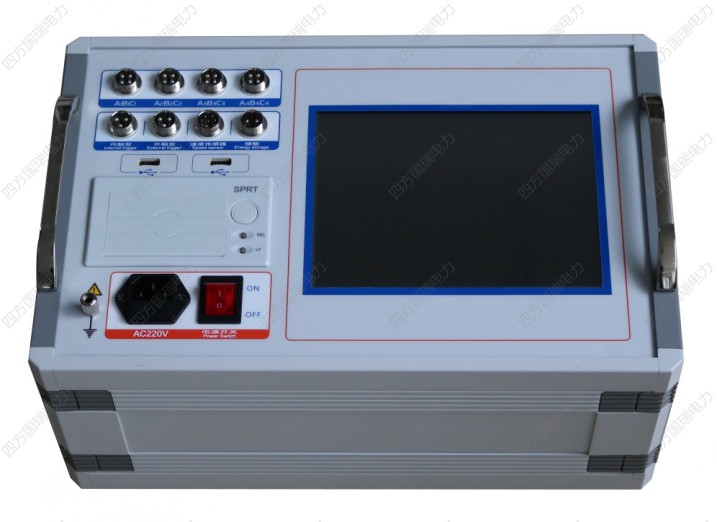

    GKC-HA高压开关综合特性测试仪

    发布日期:2021-03-12 点击:3328次

    产品简介

         随着社会的发展,人们对用电的安全可靠性要求越来越高,高压开关综合特性测试仪在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即(高压开关综合测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。



          产品特征

    1.高压开关综合特性测试仪有8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。

    2.高速热敏打印机,方便现场打印测试数据。

    3.高压开关综合特性测试仪机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC15~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

    4.配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

    5.高压开关特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

    6.开关动作一次,得到所有数据及图形。

    7.主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

    8.配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

    9.同时可测12路金属触头断口。

    10.高压开关综合特性测试仪内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

    11.高压开关综合特性测试仪内部抗干扰电路可满足800KV变电站内可靠使用。


     产品参数



    时间测量
    12路
    固有分闸(合闸)时间
    分闸(合闸)相内不同期
    分闸(合闸)相间不同期
    合闸(分闸)弹跳时间(弹跳次数)
    内触发测试范围:0.01ms~20s    外触发:0.01ms~200s    准确度:0.05%±1个字
    速度测量:刚分(刚合)速度     指定时间段(行程段或角度段)   平均速度
    测速范围 1mm传感器0.01~25.00m/s       0.1mm传感器0.001~2.50m/s
    360°角度传感器0.01~25.00m/s
    行程范围 动触头行程(行程)   接触行程(开距)   过冲行程或返程(超程)
    传感器测量范围 直线传感器50mm,分辨率:0.1mm,行程0.1~50mm
    360°传感器360°,分辨率:0.25°,行程0~1000mm
    加速传感器300mm,分辨率:0.1mm,行程0~300mm
    外触发触发电压 AC/DC10-300V,电流≤120A
    电流测量范围 0~30A,分辨率:0.01A,显示电流值为线圈电流最大值
    仪器电源 AC/DC 220V±10%;50Hz±2%
    直流电源 DC20-260V连续可调,DC110V≤30A(短时)
    主机体积 360*260*170mm
    使用环境 -20℃~+50℃
    相对湿度 ≤90%

    GKC-HA高压开关综合特性测试仪-四方国瑞电力厂家
