串联谐振耐压装置的组成

发布日期：2021-03-12　点击：24976次

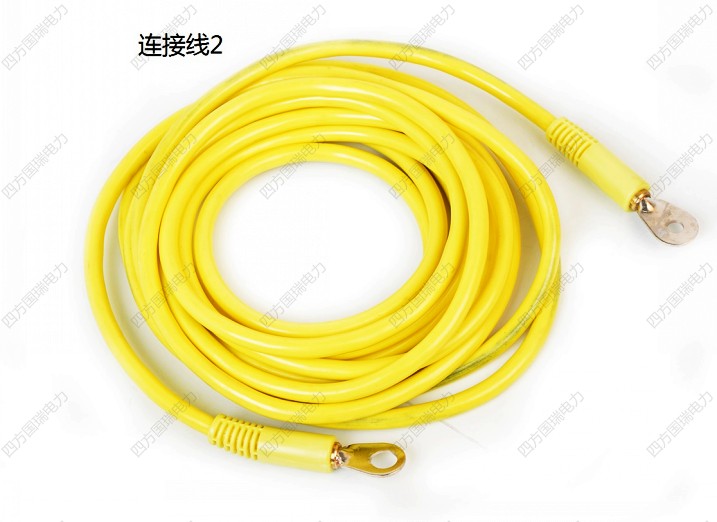

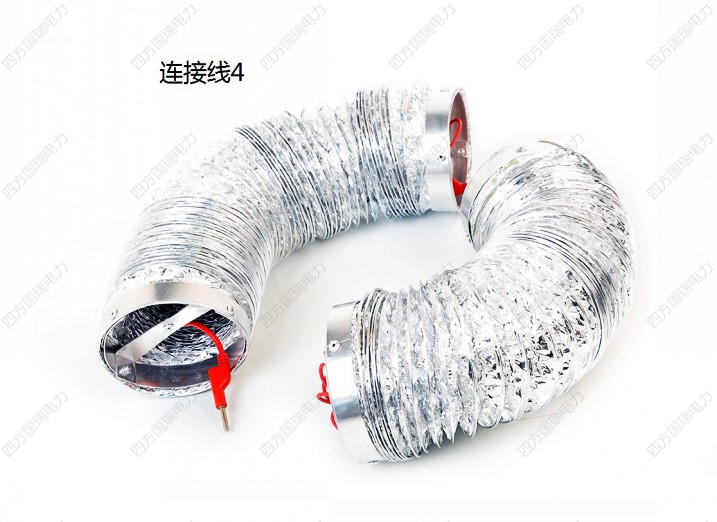

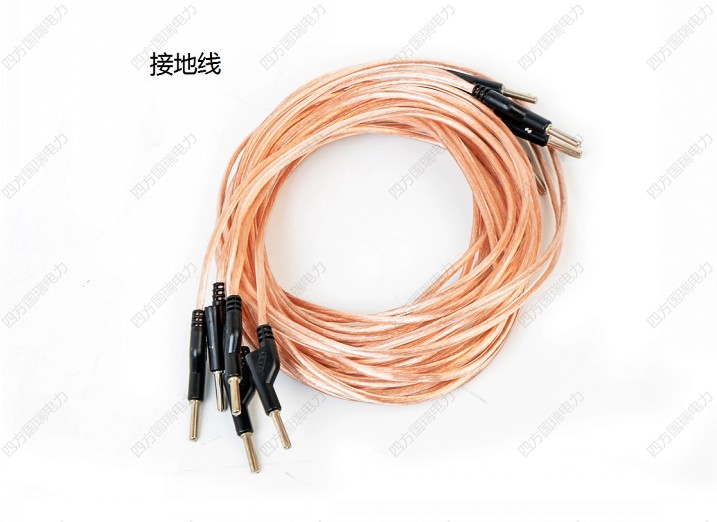

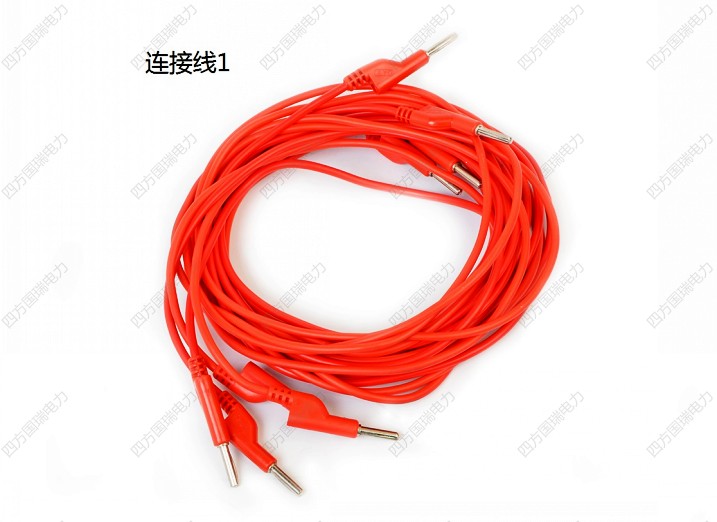

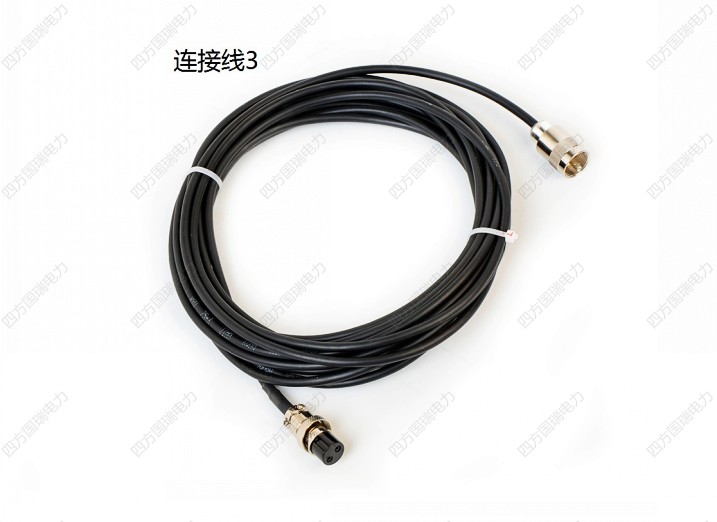

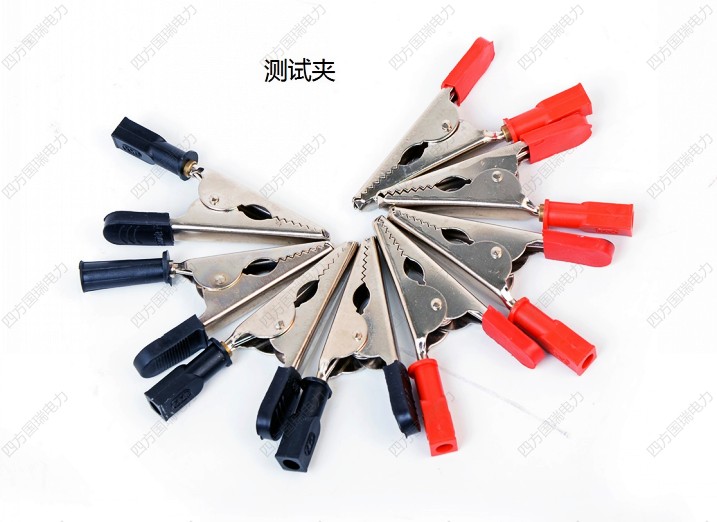

湖北四方国瑞电力控股有限公司为大家解答：串联谐振耐压装置的组成,串联谐振耐压装置（又称串联谐振）是电力预防性试验中针对大容量、高电压试验对象进行交流耐压的 谐振装置，由变频电源、励磁变压器、电抗器、补偿电容器和电容分压器组成的成套耐压装置，原理简单， 工艺复杂，通过改变谐振系统的电感量和试验频率，使回路处于谐振状态，从而达到试验的目的，由于耐压 装置的容量、电压等级的设计取决于试品的电容量C，试验电压U试验频率f，常用于电力电缆、变压器、 GIS 开关等电力设备的工频耐压，下面我分别介绍一下耐压装置组成部分在整个串联谐振装置中的作用于意 义。

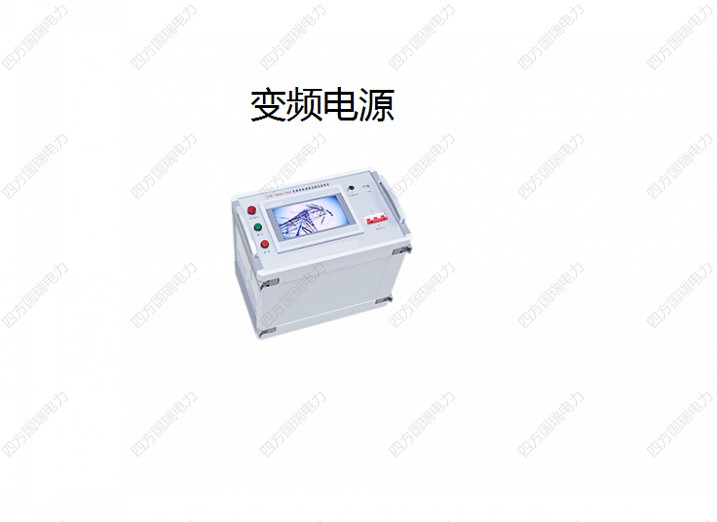

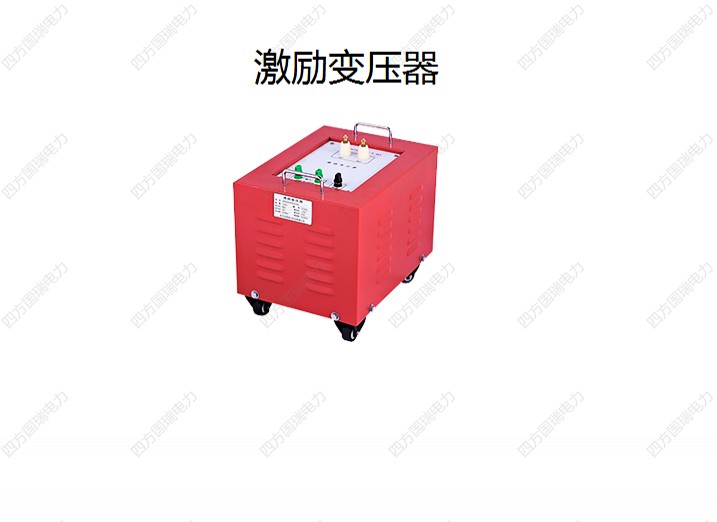

变频电源：首先采用的是SPWM（脉冲宽度调制）控制技术和IGBT组成电路，在串联谐振电路中提纯 净的正弦波，对输出频率和电压范围可调，实现手动试验，自动试验和半自动试验的控制方式，监测串、并 联谐振装置的电压、电流、故障等。 励磁变压器： 励磁变压器的设计原理等同于电力变压器的设计原理，但是在串、并联谐振装置系统中主要是提供成套 设备的稳定度，提高试验电源的容量。

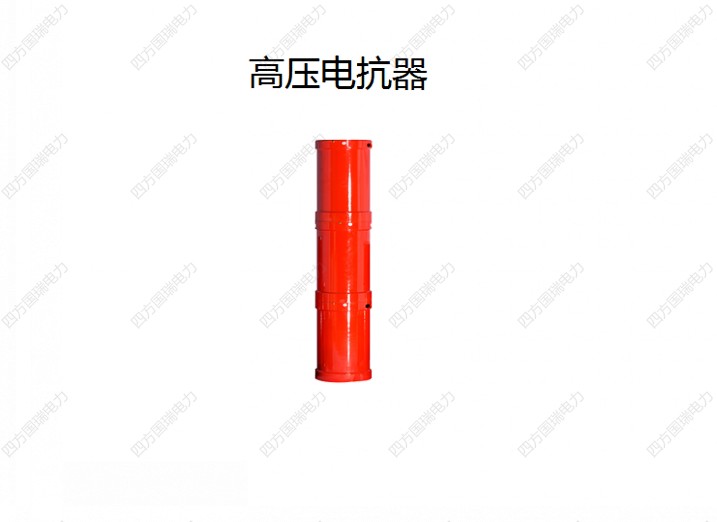

电抗器：一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般 意义上的感性，然而通电长直导体的电感较小，所产生的磁场不强，因此电抗器是导线绕成螺线管形式，电 抗器根据容量大小，分为干式电抗器和油浸式电抗器，所以，电抗器主要是提供电感量，通过调节频率 （30-300Hz）达到于试品电容谐振产生交流试验电压，可以通过调整并联电抗器的数量来调整试验电压和 容量。

补偿电容器： 补偿电容器是针对大容量谐振试验装置，小容量试验对象进行电容补偿的一种附加设 备，可根据设计时考虑的使用条件，进行配置，实际应用中，也可以通过补偿电容器对频率进行小范围的调 整。

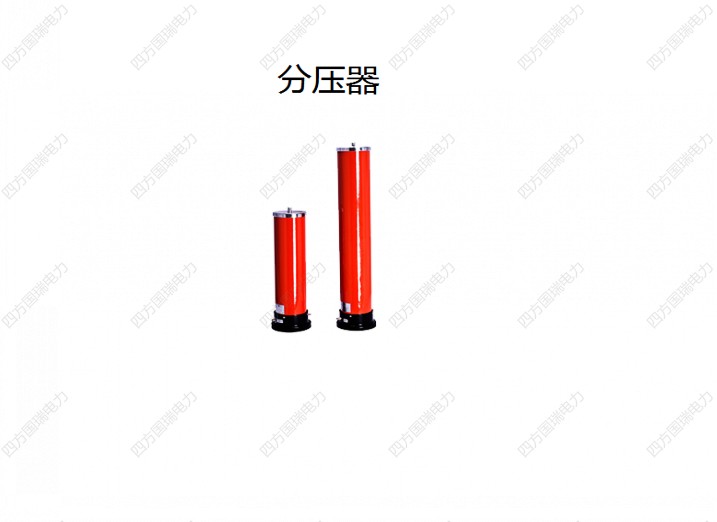

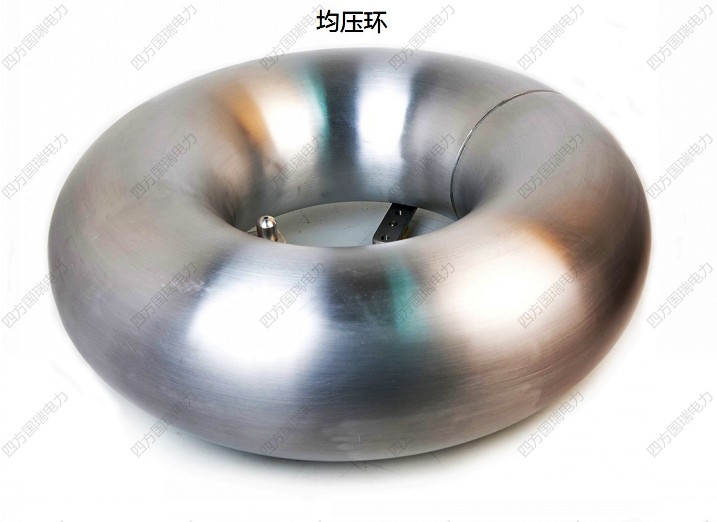

电容分压器：电容分压器通过分压比实现高压电压的监测与控制，当设定好变频电源的目标电压之后， 试验时，全自动控制的采集信号主要来自于分压器，包括发生击穿闪络保护之后的击穿电压值。

总的来说，谐振耐压装置是一套非常实用的串联谐振试验装置，由于宽泛的频率范围和性能优良，可以 兼顾很多试验对象的工频耐压，广泛用于电力、发电、能源等部门。
