串联谐振耐压装置的报价

发布日期：2021-03-09　点击：3222次

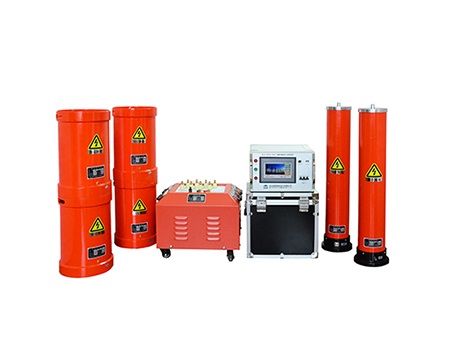

励磁变压器接线需要准确：在这种实验中一般使用10KV、35KV、110KV的电压。如果变频串联谐振设备用来充当电缆的耐压装置，励磁变压器大多是接在低端；如果是同时充当中高压和低压的耐压装置就需要把励磁变压器低端和高端分开来连接，低压连低端，高压连高端；如果是与低、中、高压电缆相连就应该将高端与高压电缆相连，其余两根非高压电缆都连在励磁变压器的低端。

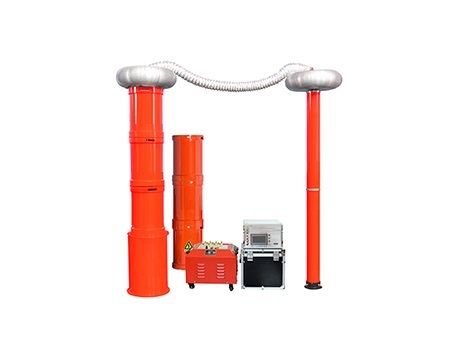

串联谐振接线试验：

励磁变压器接线：如果作为电机的耐压装置，串联谐振电路应当连接在励磁变压器的低端。在这种状况下变频串联谐振可以同时连接高压和低压电线。

连接电抗器及电容分压器：如果与串联谐振设备的这两个构件相连的电缆长度都很短。这种情况下至少要将两节电抗器串联起来，与电压高低没有太大关系，以防回路不能发生谐振。

电抗器的连接：在使用串联谐振进行耐压试验时。如果被试品是是电容较低的原件或者是开关，就应该将所有的电抗器串联在回路中。这样做是为了防止出现谐振不能正常进行情况。

串联谐振调试：

在使用串联谐振技术时，对于线路的连接一定要格外小心，因为一旦将方向接反或者是接错位置，轻则实验失败或者是设备受损，情况严重些就有可能导致发生安全事故。所以用户在调试串联谐振产品之前，应该仔细阅读使用说明书。

RLC串联谐振电路的特性:研究实验原理RLC电路阻抗RLC串联谐振的条件品质因素Q通频带RLC电路阻抗CL激励电压UR交流电路总阻抗：ZRjL1C实部为电阻，虚部为电抗2f,f为激励电压频率,在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗，阻抗单位Ω。阻抗常用Z表示,是一个复数,实部称为电阻,虚部称为电抗。电抗包括容抗和感抗，电抗单位Ω。阻抗是电阻与电抗在向量上的和。对于一个具体交流电路，阻抗是随着电源频率f变化而变化。RLC电路阻抗电容的容抗：“通高频、阻低频”电感的感抗：“通低频，阻高频”容抗和感抗，其值大小与交流电频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。电感上的电压UL与电容上的电压UC相位相差180°。阻抗是电阻与电抗在向量上的和。　阻抗条件，谐振后虚部相等符号相反。串联阻抗等于0，并联阻抗等于无穷大。就是在谐振的时候，串联电路谐振电流无穷大；并联电路谐振电压无穷大（理论值）。在电阻、、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

在电阻、电容和电感串联的电路中，感抗Xl和Xc的作用是直接相减的。如果满足一定条件，恰好使Xl=Xc，则电路的电抗等于零，电路中的电流和电压相位相同，没有无功功率在电阻与电感、电容间交换。电路的这种状态称为串联谐振。

电路谐振条件是Xc=Xl，即ωL=1/ωC，由此可得电路固有谐振条件为f0=1/(2π√LC)。<BR>阻抗条件：谐振后虚部相等符号相反。串联阻抗等于0，并联阻抗等于无穷大。就是在谐振的时候，串联电路谐振电流无穷大；并联电路谐振电压无穷大（理论值）。或者说：

（1）串联电路中：总的输入阻抗的虚部等于零（谐振就是输出的电压和电流同相）

（2）并联电路中：总的输入导纳虚部为零

在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件（L或C）的参数或电源频率，可以使它们位相相同，整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。

在电阻、电感及电容所组成的串联电路，当容抗XC=感抗XL相等时，即发生串联谐振，此时电路中的电压U与电流I的相位相同。电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。

在具有R、L、C元件的正弦交流电路中,电路两端的电压与电流一般是不同相的.如果改变电路元件的参数值或调节电源的频率,可使电路的电压与电流同相,使电路的阻抗呈现电阻的性质,处在这种状态下的电路称为谐振.

根据电路的不同连接形式,谐振现象可分为串联谐振和并联谐振.在R、L、C串联电路中,当电路中的XL＝XC时,阻抗角∮＝0,即电源电压和电流同相,这种现象称为串联谐振.

串联谐振的特点：

（1）谐振发生时,因感抗XL等于容抗XC,所以,阻抗达到最小值,电路呈电阻性.

（2）在电压U不变的情况下,电路中的电流I达到最大值.
