串联谐振和并联谐振频率

发布日期：2021-03-08　点击：2940次

湖北四方国瑞电力控股有限公司为大家解答：串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上是相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也z大。

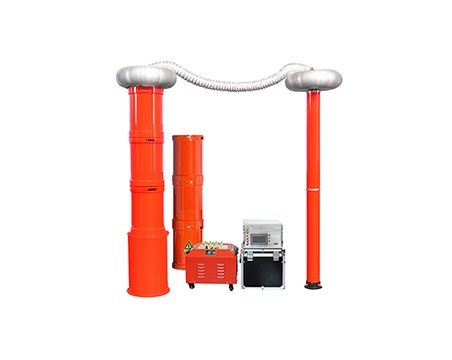

电缆变频串联谐振试验装置

1.谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2.电路欲产生谐振，必须具备有电感器L及电容器C两组件。

3.谐振时其所对应之频率为谐振频率，或称共振频率，以fr表示之。

4.串联谐振电路之条件：当XL=XC时，为R-L-C串联电路产生谐振之条件。

谐振时间电容或电感两端电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。所谓谐振频率就是这样定义的。它与电容C和电感L的参数有关。

即：f=1/（2*π*√LC），相应的角频率w=2*π*f=1/√LC。此时感抗等于容抗，即XL=Xc，电路呈纯阻性，电路阻抗的模为最小。在输入电压Ui为定值时，电路中的电流达到最大值，且与输入电压Ui同相位。从理论上讲，此时Ui=Ur=U0，UL=Uc=QUi，式中的Q称为电路的品质因数。

电路的谐振频率也称为电路的固有频率。由于谐振时电路的感抗与容抗相等，即WL=1/WC，所以谐振角频率,它只由电路本身固有的参数L和C所决定。

电网中存在大量星形接线的电压互感器，其一次绕组直接接地，成为电网对地电容电流、高次谐波电流的充放电途径，当线路接地时，电压互感器的铁心线圈相当于与非故障线路对接电容并联，构成了可能产生谐振的并联电路，由于相对地电压升高3-5倍，有可能使得电压互感器的铁心出现饱和或接近饱和，阻抗变小，电路中出现容抗和阻抗相等的情况，从而产生了并联谐振，此时互感器一侧的电流最大，这样有可能使电压互感器的高压侧熔断件熔断，或者烧坏电压互感器，以及电缆爆炸。此种情况往往在变电站投产初期(线路出线回路少)不是很明显，但随着线路出线回路的增多(各回线路对地的等值电容量增大，容抗增大)出现谐振的情况较多。另外由于35kV系统为室内开关柜，35kVPT接地点多，一般为4个接地点，这也为发生谐振过电压提供了条件。
