SFXZ-162kVA/108kV串联谐振试验装置

发布日期：2021-03-08　点击：3222次

四方国瑞电力公司承诺本官网所售「SFXZ-」满足标准GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018，我公司对出厂产品将进行严格质检，确保精度和性能。凡购买四方国瑞电力厂家生产制造的电力仪器及设备，均开具13%增值税专用发票，免费提供技术指导、设备回检及维修等服务，我公司将严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！

162kVA/108kV串联谐振试验装置

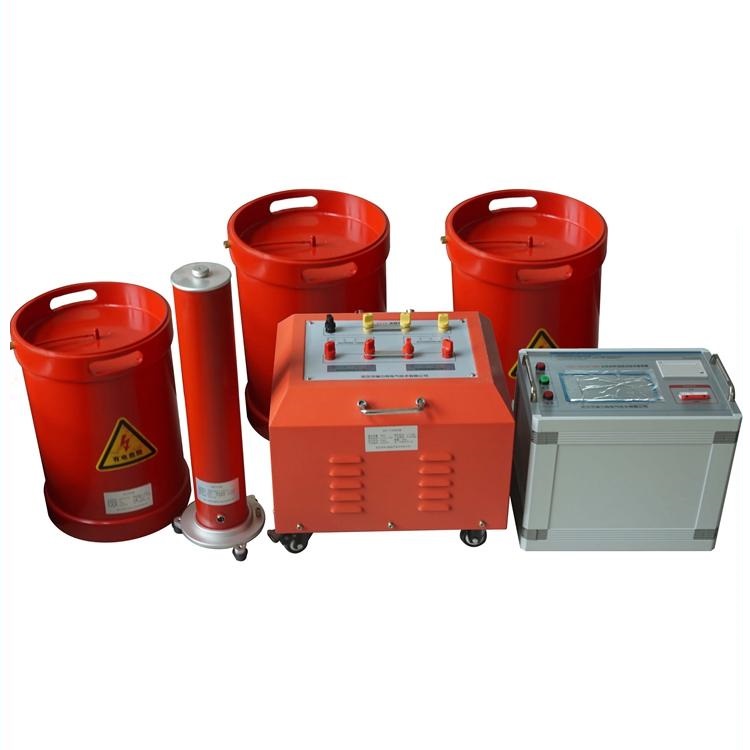

SFXZ--162kVA/108kV串联谐振试验装置主要针对10kV或35kV的电缆交流耐压试验及主变压器的交流耐压试验而设计制造。162kVA/108kV串联谐振试验装置高压电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。162kVA/108kV串联谐振试验装置是地、市、县级高压试验部门及电力安装、修试工程单位理想的交流耐压试验设备。SFXZ--162kVA/108kV串联谐振试验装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。

162kVA/108kV串联谐振试验装置是由四方国瑞电力公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。第四代交流耐压谐振试验装置人机界面采用32位RISC　CPU和精简的LINX内核，7寸触摸大屏真彩图形格式，试验谐振频率曲线、升压曲线、计时曲线显示，高压电流、高压电压、低压电流真有效值数字反馈于界面，保护功能具有，低压电流、高压电压、闪络电压保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。

满足试品范围

1、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、35kV/1000kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

2、10kV/1250kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过35kV，试验时间1min。

3、10kV/400mm2电缆3km的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV，试验时间60min。

4、35kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

参考标准

DL/T 596-1996 《电力设备预防性试验规程》

GB50150-2016 《电气装置安装工程电气设备交接试验标准》

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》

DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》GB/T311.1-1997 《高压输变电设备的绝缘与配合》

GB191-2000 《包装储运图示标志》

JB/T9641-1999 《试验变压器》

IEC358(1990) 《耦合电容器和电容分压器》

GB4793-1984 《电子测量仪器安全要求》

GB/T3859.2-1993 《半导体变流器应用导则》

GB/T2423.8-1995 《电工电子产品基本环境试验规程》

DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》
