变频串联谐振试验装置耐压试验方法介绍

发布日期：2021-03-05　点击：3080次

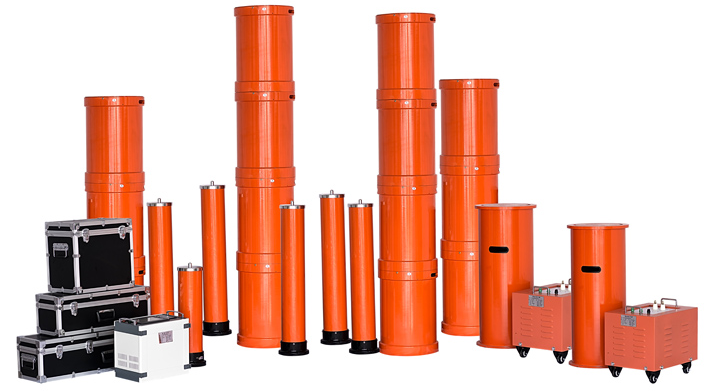

变频串联谐振试验装置进行各种耐压试验方法介绍

变频串联谐振试验装置可任意组合，进行各种耐压试验。那该装置具体可进行哪些试验呢？其方法又是怎么样的呢？

一、35kV及以下电压等级的变压器等主电气设备的交流耐压试验，试验频率为45Hz～65Hz，电抗器的使用方式为将三节电抗器串联成组使用。

1、35kV主变：对应的电容量范围为5000pF~20000pF， 最高耐压试验值68kV。

2、谐振频率：1/6.28×√405×0.02×10-6=56Hz

56Hz下最大被试电容量时的试验电流：56×6.28×0.02×10-6×68×103=0.47A

3、选择设备：10kW变频控制源；3kV/1A电抗器 三台串联；10kVA（3kV/3A）励磁变；100kV分压器。

二、110kV及以下电压等级的变压器等主电气设备的交流耐压试验。

1、110kV主变：对应的电容量范围为5000pF～15000pF， 最高耐压试验值160kV，试验频率为45Hz～65Hz。

2、谐振频率：1/6.28×√675×0.015×10-6=50Hz

50Hz下最大被试电容量时的试验电流：50×6.28×0.015×10-6×160×103=0.75A

3、选择设备：10kW变频控制源；36kV/1A电抗器五台串联；10kVA（5kV/2A）励磁变；200kV分压器。

三、110kV及以下电压等级的变电站主电气设备的交流耐压试验，试验频率为30Hz～300Hz，电抗器的使用方式为全部电抗器串联成组使用

1、110kV开关：对应的电容量忽略不计， 最高耐压试验值265kV

2、谐振频率：1/6.28×√810×500×10-12=250Hz

250Hz下最大被试电容量时的试验电流：250×6.28×0.0005×10-6×200×103=0.15A。

3、选择设备：10kW变频控制源；36kV/1A电抗器六台串联；10kVA（10kV/1A）励磁变；200kV分压器。

所以对于开关母线等断口电容小的试品也可以进行试验。

以上四方国瑞电力为大家介绍变频串联谐振试验装置进行三种耐压试验的具体方法，希望能对广大用户在试验时起到一定的帮助。

变频串联谐振试验装置原理图分析说明

变频串联谐振试验装置工作原理接线如图1所示，交流220V工频电源，经变频控制单元输出30~200HZ频率可调的电压，送入励磁变压器，升压至0~1000V，经谐振电抗器L和被试品CX，构成高压主谐电路，电容分压器是纯电容式的，用来测量试验电压。先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue，调节变频控制单元的输出频率，当频率满足条件ΩL=1/ΩC，电路即达到谐振状态。此时能在较小的励磁电压Ue下，使被试品CX上产生几十倍于Ue的电压UCX。变频试验系统以串联谐振电路原理工作。谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的。回路谐振后，输出的电压波形为纯正弦波，系统的频率取决于回路的L-C参数。其中电抗器的电抗值是可调的，系统的频率取决于负载电容的大小，如上式。可以根据CX的大小，适当调整电抗器的电感L值，使得谐振频率固定在一个要求的范围内，从而满足必须在工频条件下进行交流耐压试验的试品的实验。

从上述变频串联谐振试验装置原理图，我们可以得出以下分析：

1、品质因素愈高，所需电源容量愈小。

2、谐振电抗器L与被试电CX处于谐振状态，此电路形成一个良好的滤波电路，故输出电压UCX为良好的正弦波形。

3、被试电缆击穿时，失去谐振条件，高压电路和低压电源回路的电流反而减小，故绝缘击穿处的电弧不会将故障点扩大，使于检修。

变频串联谐振试验装置交流耐压试验操作步骤

变频串联谐振试验装置是进行耐压试验的专用仪器。它是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

变频串联谐振试验装置交流耐压试验操作步骤：

1、按说明书上的线路连接方法，将线接好，接地线必须有可靠接地。

2、将励磁变压器高压并联或串联接线，励磁变压器到电抗器连线需用高压线连接。

3、合上电源，先将试验电压、试验时间设定到所需值，再将起始功率设定到5%～10%范围内，起始频率设定到30Hz，保护电流设定到仪器最大电流值，电抗器值按实际电感量设定。

4、设定好后，按“确认”键，屏幕进入“手动、自动”界面，选择“手动”或“自动”操作，按“确认”键，屏幕进入“正在试验”界面，如选择“手动”试验，需手动找频率，在某个频率点的最高电压即是谐振点，再按“确认”键确定，再手加试验频率直到所需试验电压后，仪器自动计时，计时结束后并自动返回，如选择“自动”试验，仪器将自动找频，升压、计时并自动返回。

5、试验结束后，仪器将显示试验结果，如需打印按下“确认”键即可。

变频串联谐振试验装置变压器感应耐压试验操作注意事项

变频串联谐振试验装置能进行各种类型的试验，其中有变压器感应耐压试验。变压器感应耐压试验是同时检验变压器的主绝缘和纵绝缘的基本试验。试验电压一般为额定电压的两倍，为避免铁心饱和，试验频率应为额定频率的两倍以上，一般规定试验频率在100-400Hz之间，经验表明试验频率在150-200Hz较为合适。

变频串联谐振试验装置在变压器感应耐压试验中的注意事项：

变压器感应耐压试验是同时检验变压器的主绝缘和纵绝缘的基本试验。试验电压一般为额定电压的两倍，为避免铁心饱和，试验频率应为额定频率的两倍以上，一般规定试验频率在100-400Hz之间，经验表明试验频率在150-200Hz较为合适。

变频串联谐振装置测试之变压器感应耐压试验注意：

1、电源电压从低压绕组施加，高压绕组中性点不接地，非试验相绕组短接接地。

2、若变压器具有中压绕组、平衡绕组，注意这些绕组电位不得悬浮。

3、试验补偿电容位于低压侧，分压器位于高压侧。

4、试验时试验系统与被试变压器之间采用提供的专用接地线连接。

变频串联谐振试验装置功能众多，能进行各种耐压试验，是电力行业不可缺少的设备。

变频串联谐振试验装置耐压试验接地线如何设置

变频串联谐振试验装置能进行各种耐压试验，为了保证这些耐压试验的顺利进行，我们在试验前，试验接地线的设置一定要有一个很清楚的认知。

由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。

1、试验设备（谐振电抗器、分压器、励磁变压器等）应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。

2、采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。

3、试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。

4、试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时选用1000V端子，当系统所需高压大于60kV时选用1500V端子。

掌握变频串联谐振试验装置耐压试验接地线设置的方法，对于所有有的耐压试验来说都是很有帮助的。

如何做好变频串联谐振试验装置的维护保养

变频串联谐振试验装置是电力人员进行各项交流耐压试验比不可少的装置。因此对于保障该设备的稳定性，我们一定要做好。那么怎么做呢？必不可少的步骤就是频串联谐振试验装置的维护保养工作。

1、对于串联谐振试验装置各部件，应定期检查，确保结构坚固。不使用时，应存放于干燥、清洁场地，防止雨水、灰尘进入装置内部。

2、输时请确保各装置固定，不松动，适当加以缓震保护。搬运时，轻拿轻放，请勿抛摔！ 质保期内，若因本公司产品质量问题不能正常使用，本公司将无偿上门服务，终身维修。

3、任何仪器都需要保养，串联谐振试验装置也不例外。掌握以上串联谐振试验装置日常维护以及运输对于我们本身的测量精确度以及寿命都是非常有好处的。

变频串联谐振试验装置的维护保养工作非常重要，它不仅能保障该设备的稳定性能，还能大大延长其使用寿命，这是一举两得的好事。
