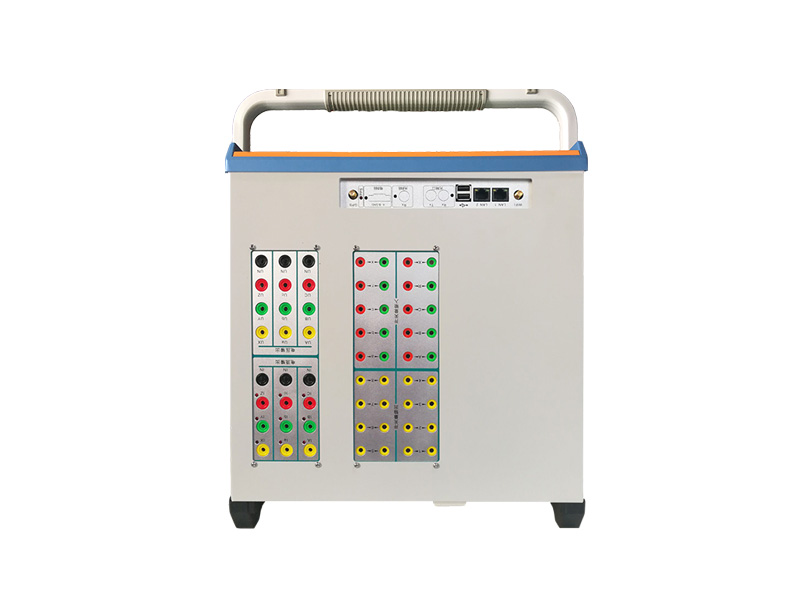

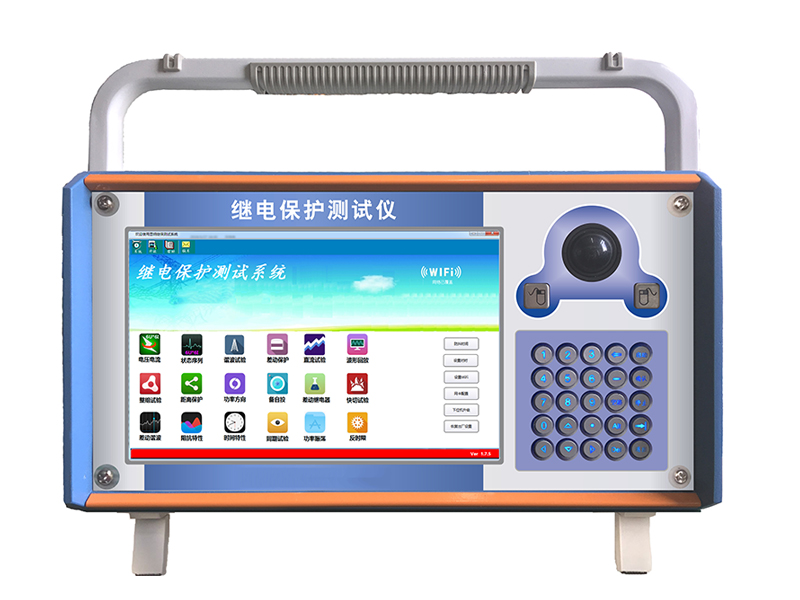

MC3000C 继电保护测试仪

发布日期：2021-03-04　点击：3293次

【简单介绍】

品牌-四方国瑞电力

MC3000C 继电保护测试仪特点

1． 精度高：交直流电流200mA到30A，都能达到0.1%精度；

2． 波形好：小电流波形好；

3． 插件式结构，便于维护；

4． 能耗低：能耗随着外部负载变化，最大限度的做到节能降耗；

5． 发热小：由于功耗低，所以仪器长时间输出发热低；

6． 所有通道能够同时输出；

7． 独有的测试方案功能；

8． 插件式结构，便于维护。

9． 重量轻。

【详细说明】

MC3000C 继电保护测试仪产品特点:

 1． 精度高：交直流电流200mA到30A，都能达到0.1%精度；

2． 波形好：小电流波形好；

3． 插件式结构，便于维护；

4． 能耗低：能耗随着外部负载变化，最大限度的做到节能降耗；

5． 发热小：由于功耗低，所以仪器长时间输出发热低；

6． 所有通道能够同时输出；

7． 独有的测试方案功能；

8． 插件式结构，便于维护。

9． 重量轻。

 MC3000C 继电保护测试仪技术参数:

 一、交流电流源

A． 通道数：3路

B． 幅值（RMS）：3×（0～30A）/相

C． 分辨率：0～0.2A：0.1mA；0.3～3A：0.3mA；3～30A：3.0mA

D． 精度：0.2A～30A：≤0.1%

E． 频率：静态0～1000Hz

   动态0～3000Hz

   分辨率：0.001Hz

   精度：≤0.001Hz

F． 谐波畸变率：≤0.5%

G． 响应速度：≤50uS

H.带载能力：

电流值

5A

30A

功率

≥80VA

≥300VA

 I.输出时间:

电流值

≤10A

10A~20A

20A~30A

时间

长时间

≥100S

≥20S

二、交流电压源

A． 通道数：4路

B． 幅值（RMS）：4×125V/相

C． 分辨率：0～10V：1mV；10～125V：4mV

D． 精度：5～125V：≤0.1%

E． 频率：静态0～1000Hz

   动态0～3000Hz

   分辨率：0.001Hz

   精度：≤0.001Hz

F． 谐波畸变率：≤0.5%

G． 响应速度：≤50uS

H.带载能力：

电压值

57.735V

125V

功率

≥30VA

≥70VA

 I.输出时间：

电压值

0~125V

时间

长时间

三、交流电流电压源同步时间：≤10uS

四、交流电流电压源相位控制：

 A. 变化范围：-360°～+360°

B. 分辨率：0.05°

C. 精度：≤0.2°

D. 合闸角控制范围：0°～+360°

E. 合闸角分辨率：0.05°

F. 合闸角精度：≤0.2°

五、直流电流源

A． 通道数：3路

B． 幅值：3×30A/相

C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA

D． 精度：0.01A～30A：≤0.5%

E． 文波系数：≤0.5%

F.带载能力：

电流值

5A

30A

功率

≥75W

≥450W

G.输出时间:

电流值

≤10A

10A~20A

20A~30A

时间

长时间

≥100S

≥20S

六、直流电压源

A． 通道数：4路

B． 幅值：4×176V/相

C． 分辨率：5mV

D． 精度：≤0.5%

E． 文波系数：≤0.5%

F． 带载能力：

电压值

110V

176V

功率

≥40W

≥65W

G.输出时间：

电压值

0~176V

时间

长时间

七. 辅助直流

固定输出110V或220V直流，输出功率：110V时55w,220V时110w

八 开入开出

A． 开入

数量：8对

输入特性：自动识别空接点和带电位，10～250Vdc

分辨率：10uS

最大测量范围：0.00001～99,999.999S

时间精度：≤0.1%

B． 开出

数量：4对

类型：空接点

交直流开断能力：0.5A，250V

九. 功能

A． 测试方案；

B． 任意测试、4V+3I任意测试；

C． 常用继电器（电流、电压、时间、中间、低周、低压、反时间、功率方向、差动等）；

D． 线路保护（距离定值校验、阻抗特性搜索、阻抗特性验证、零序定值校验、工频变化量距离定值校验、整组测试、重合闸测试、模拟转换性故障、检无压检同期、精工电流、精工电压、系统振荡）；

E． 变压器保护（比率制动、电流比率制动、谐波制动、间断角制动、差动整组、反时限过激磁保护）

F． 发电机保护（差动、失磁、励磁）

G． 自动装置（同期、备自投、快切）

H． 暂态回放

I． 状态序列

十. 其它

A． 供电电压范围：110～265Vac/110V～220Vdc；

B． 供电电压频率：45～65Hz

C． 使用温度：-5～+50℃

D． 重量：12Kg

E． 尺寸：365×200×450mm

F． 接口：网口/串口（用于联机）
