LDJB-3000微机继电保护测试仪

发布日期：2021-03-03　点击：1128次

【简单介绍】

品牌-四方国瑞电力

LDJB-3000微机继电保护测试仪电压电流输出灵活组合 多达9相电压9相电流输出，可任意组合，可4相电压3相电流输出和18相同时输出，18通道幅值、相位、频率完全独立调节。既可兼容传统的各种试验方式， 也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

产品别称

微机继电保护测试仪、继电保护测试仪、微机继保测试仪、继保测试仪、继电保护装置

      产品特点

LDJB-3000微机继电保护测试仪电压电流输出灵活组合 多达9相电压9相电流输出，可任意组合，可4相电压3相电流输出和18相同时输出，18通道幅值、相位、频率完全独立调节。既可兼容传统的各种试验方式， 也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

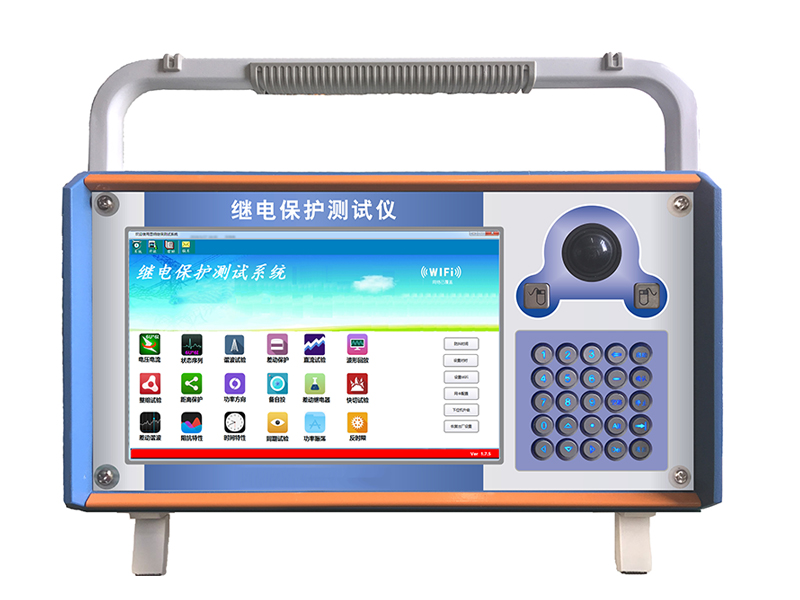

LDJB-3000微机继电保护测试仪单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows XPE平台操作软件。开机即可使用，操作方便快捷。

双操作方式 除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。

新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主控制器 输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。

模块式组合部件结构 采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能佳，且体积小、重量轻、功能全、携带方便。

高速大容量工控机 内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。

软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。9相电流可方便进行三相差动保护测试，18相输出可用于厂用电备自投测试。

开关量接点丰富 新一代“LDJB-3000”测试仪有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

接口完整 装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS 接口可实现双机同步测试。

完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

轻小型高集成单机和一体化结构 采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便，仅重20kg。

      产品参数

交流电流输出
9相电流输出时每相输出（有效值） 0～40A 输出精度（0.5~40A） 0.1 级相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 450VA
频率范围（基波） 0～1200Hz
谐波次数 1～24 次
直流电流输出
电流输出 0～±10A
输出精度 0.2级
最大输出负载电压 20V
交流电压输出
相电压输出（有效值） 0～125V
输出精度（2~125V） 0.1 级
线电压输出（有效值） 0～250V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～1200Hz
谐波次数 1～24 次
直流电压输出
相电压输出幅值 0～±175V
输出精度 0.2 级
线电压输出幅值 0～±350V
相电压/ 线电压输出功率 70VA / 140VA
开关量
10 路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0～+6V； “1”：+11 V～+250 V
8 对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms  ～ 9999.999s ， 计时精度 ＜0.1ms
体积重量
510×360×210mm³ ，20kg
