干式变压器有哪些常规检测项目与试验方法

发布日期：2021-02-28　点击：2965次

干式变压器有哪些常规检测项目与试验方法

1.绕组直流电阻测量

1.1 此项目周期不得超过3年，在大修前后、无载分接开关变换分接位置后或必要时进行。

1.2 可用红外线测温仪测量变压器温度，待器身温度接近大气温度时(相差不超出±5℃)，可进行此项试验工作。

1.3 拆除变压器高、低压侧连接排线。

1.4 采用双臂电桥或变压器直阻电阻测试仪器进行测量。接线时注意夹线钳的电压端与电流端的位置，避免不必要的测量误差。

1.5 分别测量高压侧各绕组直流电阻，测量时，应先按下电桥的B键，充电约1分钟后，再进行细致的测量。

1.6 高压侧直阻测量完毕后，应进行温度换算，1600kVA以上变压器，其线间电阻值差别一般不大于三相平均值的1%，1600kVA及以下变压器，其线间电阻值差别一般不大于三相平均值的2%，与以前相同部位测得值比较，其变化不大于2%。

1.7 分别测量低压侧各绕组的直流电阻，因低压侧直阻很小，除了要将电桥的灵敏度旋至大值外，还要将电桥引线的电压引线尽量夹在低压侧引出铜排的根部，以便准确地测量。

1.8 低压侧各相电阻测量完毕后，应进行温度换算，1600kVA以上变压器，其相间电阻值差别一般不大于三相平均值的2%，1600kVA及以下变压器，其相间电阻值差别一般不大于三相平均值的4%，与以前相同部位测得值比较，其变化不大于2%。

1.9 若直流电阻出现超标情况，应汇同检修专业人员查明原因。

2.绕组绝缘电阻、吸收比测量

2.1 此项目周期不得超过3年，在大修前后、必要时进行。

2.2 继续保持变压器高、低压侧绕组及中性点成拆开状态，并将低压绕组及中性点短路接地，将高压侧线圈短路。

2.3 采用2500V绝缘电阻测试仪测量高压绕组对低压绕组及地的绝缘电阻和吸收比。

2.4 测量完毕，先将绝缘电阻测试仪的L端引线脱开，再停止绝缘电阻测试仪，并对变压器的高压绕组对地进行充分放电。

2.5 将高压绕组短路接地，低压绕组短路，采用2500V绝缘电阻测试仪测量低压绕组对高压绕组及地的绝缘电阻和吸收比。

2.6 记录下变压器本体温度，将绝缘电阻进行温度换算，与前次测试结果相比应无明显的变化。其吸收比(10℃-30℃范围)不低于1.3。

2.7 大修后还要进行穿心螺栓、铁轭夹件、铁芯等的绝缘电阻。与前次测试结果相比应无明显的变化。

3.绕组所有分接头的电压比、变压器组别或极性

3.1 此项目在分接开关引线拆装后、更换绕组后以及必要时进行。

3.2 拆除高低压侧全部引线。

3.3 使用变压器变比测试仪，将测试线分别夹在高低压侧6个绕组引出端上，注意相别不要夹错。仪器接好接地线。

3.4 选择好各参数后，进入测试状态，测试出接线组别、变比值K及误差E。对于单相变压器，测试出极性。

3.5 同样方式测试所有分接位置。

3.6 恢复变压器正常接线。

4. 绕组的交流耐压试验

4.1 此项目在条件具备时进行。进行周期不得超过3年，在大修前后、必要时进行。

4.2 继续保持变压器高、低压侧线圈出线成拆开状态，对高压侧电缆头及低压侧出线排短路接地，并将高压侧电缆接线头与变压器本体移开50cm以上的距离，避免耐压过程中对电缆的闪络放电。

4.3 将变压器高压侧线圈短路接地，采用2500V绝缘电阻测试仪对低压侧线圈进行耐压试验。在摇动测试的1分钟内，变压器内应无放电声，其绝缘电阻值不应明显波动，应稳中有升，则耐压合格。

4.4 低压侧线圈测试完毕后，要对其充分放电，并且三相短路接地。

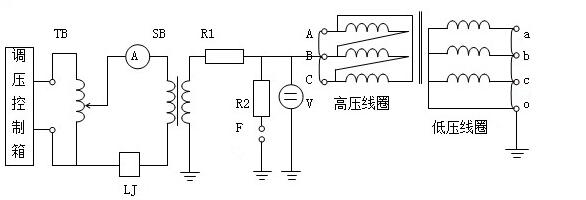

4.5 采用试验变压器对干式变高压侧线圈进行交流工频耐压试验，其接线图如图1-1所示：

变压器交流耐压试验接线原理图

TB——调压器 LJ——过流继电器 SB——试验变压器

R1——水电阻 R2——水电阻

F——球隙 V——高压测压表

图1-1 变压器交流耐压试验接线原理图

4.6 按图接好线后，用遮栏围好试验区域，并在遮栏上挂“止步、高压危险”的标示牌。

4.7 调整过电压保护球隙的间隙，接于被试变压器高压侧的加压引线应暂时解除。用干净的绢布将球体擦拭几遍，同工作监护人联络，进行加压。10kV干式变当加压至26kV时，球隙应闪络，并再次加压至23.8kV，维持1分钟，球隙应无异常，降压至零，球隙调整工作结束。27kV励磁干式变当加压至65kV时，球隙应闪络，并再次加压至59.3kV，维持1分钟，球隙应无异常，降压至零，球隙调整工作结束。

4.8 将被试变压器低压侧线圈短路接地，将高压侧线圈短路接上加压引线。

4.9 做好现场安全的监护工作，准备好计时秒表。

4.10 当工作监护人发出加压命令后，操作人员缓慢地将电压加至23.8/59.3kV，开始计时，同时密切观察变压器内部有无放电，闪络现象。试验电压、电流应无明显波动，并记录下来，1分钟后将电压降至零。

4.11 断开试验电源开关，放电。拆除试验接线。

4.12 使用2500V绝缘电阻测试仪，测量干式变压器高压侧线圈的绝缘电阻，其值与交流耐压前数值相比，不应有较大变化。

4.13 将高、低压侧线圈及中性点连接排装复，并核对相别是否正确。
