35kV电缆用串联谐振耐压试验装置如何接线试验(带接线图)
发布日期：2021-02-24 点击：919次
变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
在2006年DL/T596 电力设备预防性试验规程新增交流耐压试验，其中电缆交流耐压试验，Q/GXD 126.01-2006《电力设备交接和预防性试验规程》已明确在电力电缆的交接试验、预防性试验中，优先采用交流耐压试验作为质量判定的依据，国内应用的二种交流耐压试验技术有：串联谐振耐压试验(GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5之规定)，和0.1Hz超低频耐压试验 （已敷设的额定电压U0/U 为6/10kV，12/20kV 和18/30kVPVC 绝缘，XLPE 绝缘或油纸绝缘电力电费的试验）。

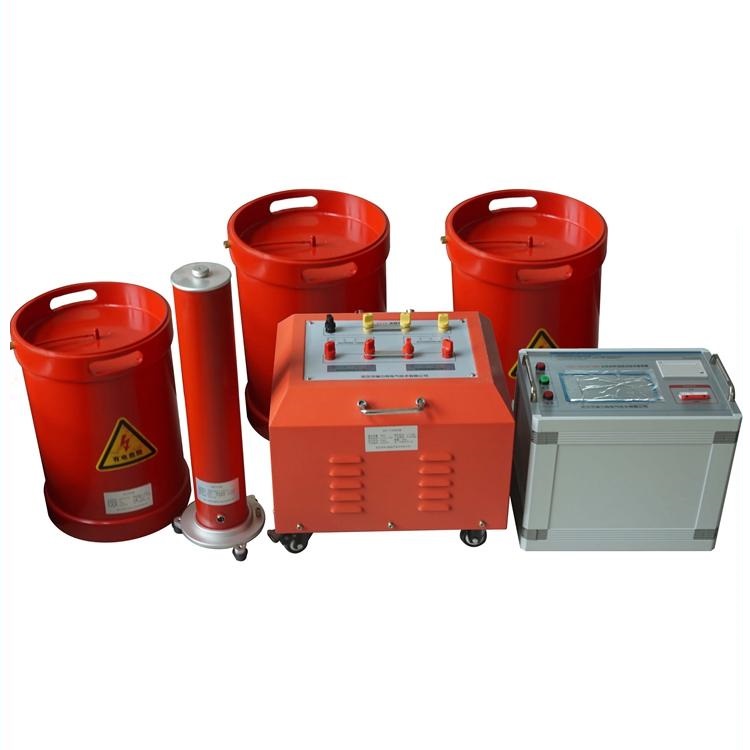

湖北四方国瑞电力串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
