四方国瑞电力 10kv串联谐振电缆耐压试验应该如何配

1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验;

2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

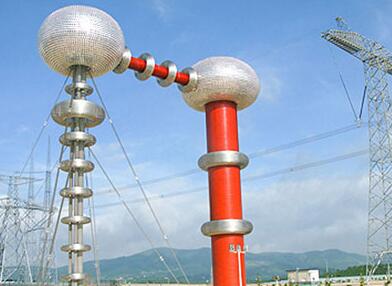

测试10kv串联谐振电缆耐压试验装置

一、满足试品范围

1、11kV/300mm2电缆1km交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压28kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

二、44kVA/44kV串联谐振电缆耐压试验装置技术参数

1.额定容量：44kVA

2.额定电压：22kV;44kV

3.额定电流：2A;1A

4.测量精度：系统有效值1.5级

5.工作频率：30-300Hz

6.装置输出波形：正弦波

7.品质因素：装置自身Q≥30(f=45Hz)

8.波形畸变率：输出电压波形畸变率≤1%

9.输入电源：单相220或三相380V电压，频率为50Hz

10.工作时间：额定负载下允许连续60min;过压1.1倍1分钟

11.温 升：额定负载下连续运行60min后温升≤65K

12.保护功能：过压、过流、零位启动、系统失谐(闪络)等保护功能

13.环境温度：-20℃-55℃

14.相对湿度：≤90%RH

15.海拔高度:≤3000米

三、四方国瑞电力 44kVA/44kV串联谐振电缆耐压试验装置容量验证

装置容量定为44kVA，分两节电抗器，电抗器单节为22kVA1A

四、四方国瑞电力 串联谐振电缆耐压试验时设备组合方式

组合方式

被试品对象 电抗器选择

(22kVA/22kV两节) 激励变压器

输出端选择 试验电压(kV)

10kV/300mm2电缆1km 使用电抗器两节并联 1.5kV ≤22kV

10kV开关等电气设备 使用电抗器两节串联 3kV ≤42kV

五、串联谐振电缆耐压系统配置参数

(一)变频电源 4kW

1)额定输出容量：4kW

2)工作电源：220/380±10%V(单/三相)，工频

3)输出电压：0–400V

4)额定输入电流：10A

5)额定输出电流：10A

6)电压分辨率：0.01kV

7)电压测量精度：1.5%

8)频率调节范围：30–300Hz

9)频率调节分辨率：≤0.1Hz

10)频率稳定度：0.1%

11)运 行 时 间：额定容量下连续60min

(二)激励变压器 3kVA

1)额定容量：3kVA

2)输入电压：0-400V

3)输出电压：1.5/3kV

4)结 构：干式

6)重 量：约35kg

(三)高压电抗器 22kVA/22kV

1)额定容量：22kVA;

2)额定电压：22kV

3)额定电流：1A

4)电 感 量：110H/单节

5)品质因素：Q≥30 (f=45Hz)

6)结 构：干式

(四)电容分压器 3000pF/50kV

1)额定电压：50kV

2)高压电容量：3000pF

3)介质损耗：tgσ≤0.5%

4)分 压 比：1000：1

5)测量精度：有效值1.5级

6)重 量：约8kg

(五)补偿电容器 20000pF/40kV

1)额定电压：40kV;

2)高压电容量20000pF;

3)重量：8kg http://www.electricitys.com/ 四方国瑞电力四方国瑞电力
