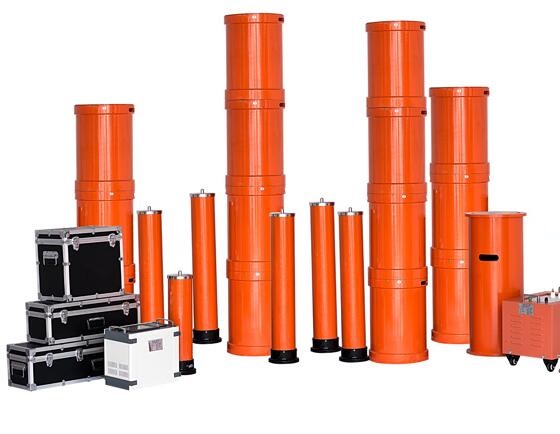

变频串联谐振试验装置使用中出现的故障及排除方法
发布日期：2021-02-22 点击：975次
变频串联谐振试验装置故障一、 电源无指示、屏幕无显示
故障判断：外部供电线路发生故障，电源线断路，控制箱内辅助变压器上的保险丝管开路。
排除方法：需要将断开的路线接上即可。
变频串联谐振试验装置故障二、电源有指示，屏幕亮但无显示内容
故障判断：屏幕对比度不合适。
排除方法：屏幕对比度的范围是0～255，对比度值增大则屏幕变深，减少则变淡。考虑到显示屏幕的显示性能，系统预设的可保存范围是176～204，自动恢复后的默认值为188。
变频串联谐振试验装置故障三、屏幕进入试验界面后，红灯按不亮
故障判断：控制箱内有硬件保护功能启动
排除方法：需关机2分钟后再开机。
变频串联谐振试验装置故障四、自动调谐禁止
排除方法：逆时针旋转【电压】旋钮后再操作自动谐调功能。
变频串联谐振试验装置故障五、 取频操作禁止
排除方法：逆时针旋转【电压】旋钮后再进行取频操作功能。
变频串联谐振试验装置故障六、找不到谐振点
排除方法：
1、调谐时，控制面板上的指针电压表应有一定的偏转；
2、谐振频率超出上限，被试品电容量太小，负载两侧并联补偿电容；
3、谐振频率低于下限，被试品电容量太大，取合适的电抗器进行并联组合；
4、试验回路接线错误、回路没有接通；
5、测量系统故障，用其它标准分压器进行监视。
变频串联谐振试验装置故障七、 控制面板上的指针电压表偏转已较大，但试验电压仍较低
排除方法：
1、试品的Q值较低，如有一定的漏电损耗；
2、改变励磁变压器的匝比，将原来次级并联改成串联。
变频串联谐振试验装置故障八、试验电压已较高，但控制面板上的指针电压表偏转仍较低
排除方法：改变励磁变压器的匝比，将原来次级串联改成并联。
变频串联谐振试验装置故障九、屏幕显示紊乱或控制失常
排除方法：关机后再开机，使单片机复位。
