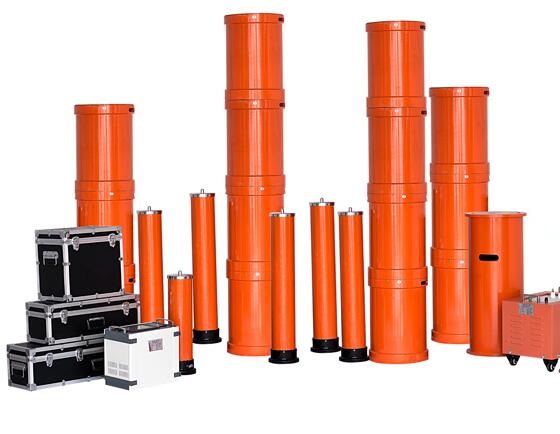

四方国瑞电力导读：变频串联谐振试验装置的现场布线图，变频串联谐振装置一般是由变频电源、励磁变压器和试验电容器以及电容分压器四部分构成。装置运用了串联谐振原理，利用励磁变压器触发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压就是加到试品上电压。那么在现场做串联谐振试验应该如何布线呢？四方国瑞电力为您呈现变频串联谐振试验现场接线示意图。http://www.electricitys.com/cp_show_10195.html

一、四方国瑞电力10kV电缆试验现场接线示意图



在10kV及以下电压等级电缆耐压试验（即26.5kV及以下交流耐压试验）中，现场试验接线布置示意图如图1，试验电压U为22kV，由于电缆的长度及截面的不同，也就是试品电容量的大小不同，电抗器可以单台使用或者多台并联使用。



二、四方国瑞电力35kV电缆试验现场接线示意图

http://www.electricitys.com/cp_show_10195.html



在35kV及以下电压等级电缆耐压试验（即53kV及以下交流耐压试验）中，现场试验接线布置示意图如图2，试验电压U为53kV，其中将规格相同的2台电抗器串联构成一电抗器组来使用。因为电缆的长度及截面的不同，也就是试品电容量的大小有所不同，电抗器可以单组使用或者多组并联使用。



三、四方国瑞电力110kV GIS电气设备试验现场接线示意图

http://www.electricitys.com/cp_show_10195.html





在110kV GIS电气主设备的交流耐压试验（即265kV及以下交流耐压试验）中，试验电压U不超过265kV，用户使用串联电抗器的节数可根据被试品电容量来选择。如果被试品容量较小，谐振频率过高，可将系统专配的负载补偿电容器并联使用，从而降低频率。



需要注意的是，当试验电压大于26.5kV时，一定要使用多个电抗器串联，若横向并列串联，那么后一级电抗器底部必须使用专用绝缘底座！http://www.electricitys.com/cp_show_10195.html
