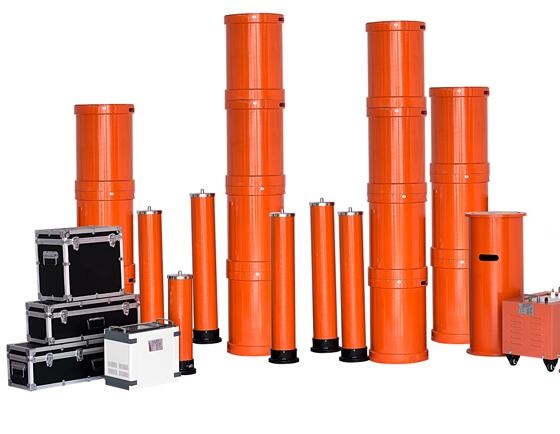

教您变频串联谐振装置如何运用？
发布日期：2021-02-22 点击：2961次
适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
适用于66KV、110KV、220KV、500KV、GIS交流耐压试
适用于大型发电机组、电力变压器工频耐
适用于电力变压器的感应耐压试验
变频串联谐振装置工具/原料：
1.额定输入：380V、三相或220V、单相50Hz/60Hz 额定输出：0～400V或0～220V
2.频率分辨率：0.02Hz 输出波形：正弦波 输出频率：20-350Hz
3.额定容量：5KW、10KW、20KW、50KW、100KW、200KW、300KW、（其中5KW、10KW，15KW可采用单相电源供电）。
变频串联谐振装置方法/步骤：
1.根据各种试品接线方法，保证各点的接触良好，保证高压系统一点接地，且接地点距分压器最近。变频电源应该单独接地以避免高压放电对其设备的损坏。
2.确保连接无误后接通电源。
3. 打开主机电源开关会显示主菜单
①试验参数设置
②手动试验
③自动试验
④试验记录
4.试验前请进入出厂设置，同时按↑ ↓ 键进入请输入密码，密码为↑↓← →→ ←↓↑此时出现
①电压系数 *.****
②电流系数 *.***
③电压D35 1 14
④电流D33 0 14
⑤电压 *.****
⑥电流 *.****
本机分压器电压系数为5.00，。电流系数为5.00。看看电压系数,电流系数是否改变。如没有改变请返回。如有改变请用确认，↑↓，←， →，键修改成一致,每修改一项要确认一次否则无效。修改后返回。
5.将光标移至试验参数设置；按确认键。进行各项参数的修改，用↑↓← 和确认键执行，修改后返回主菜单。然后合上功率电源开关。
6. 手动试验：按确认键此时开始充电至100%。按确认键光标在试验频率上然后用← →键移动数位，用↑↓键递增或减小使屏幕上显示电压最大我们认定为谐振点。在按确认键使光标在激励功率上，按← →键移动数位用↑↓键递增或减小使电压达到预定值后开始计时。试验完成后请返回，关掉功率电源。
7.自动试验：按确认键后仪器将自动完成手动步骤至试验完成。按返回键，关掉功率电源。
8.进入试验前注意试品的安全距离，确保人身安全。
变频串联谐振装置注意事项：
在给整机加电以前,一定要仔细检查各输入输出接线是否正确和牢固.接地是否可靠,高压系统接地线采用一点接地。变频电源主机地线应该从面板上单独引出接地（接地线最好用裸铜线）
试验时，电抗器不可置于铁板或铜板等导电材料上。 试验升压之前必须进入出厂设置区看看系数是否正确。 试验时请先给工作电源，后给功率电源，完毕后先断功率电源以免损坏仪器。
当变频控制器提示过电压保护、过流保护或闪络保护时，请退出试验，重新整定电压， 电流保护值，再进入试验。
试验时的试验频率与计算频率相距太大，请立即返回重新设置起始找频功率。再进入试验。
