变频串联谐振试验装置在接地布置
发布日期：2021-02-20 点击：1877次
变频串联谐振试验装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频串联谐振试验装置试验过程中，励磁变的容量应大于有功功率P，并在励磁变最低输出电压满足试验要求的前提下尽量降低励磁变的变比，从而相应减小励磁变原边的输入电流。由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。HZBP系列变频串联谐振试验装置已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。此外，在试验接地线布置方面还应注意采取下列保护措施：
变频串联谐振试验装置在接地布置方面的保护措施
1.变频串联谐振试验装置(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。
2.变频串联谐振试验装置采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。
3.变频串联谐振试验装置试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。
4.变频串联谐振试验装置试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时选用1000V端子，当系统所需高压大于60kV时选用1500V端子。
变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

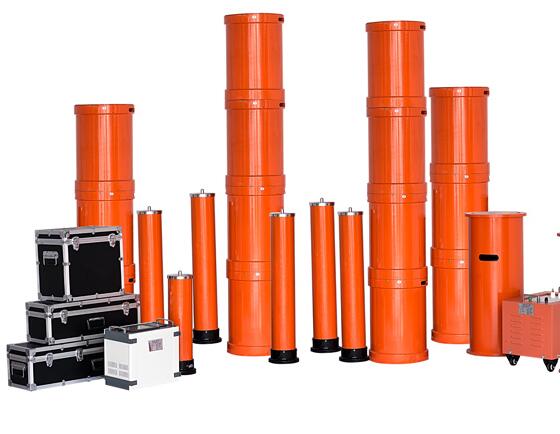

HZBP系列变频串联谐振试验装置
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验。
