交流耐压试验之变频串联谐振试验
发布日期：2021-02-20 点击：2064次
交流耐压试验之变频串联谐振试验，交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
串联谐振可通过调节电感、电容或频率使电路达到谐振条件XL=XC，由于该试验大多是针对现场大容量设备进行的，因而电容确定后，一般通过调感或调频来进行补偿使试验回路达到串联谐振状态。
变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

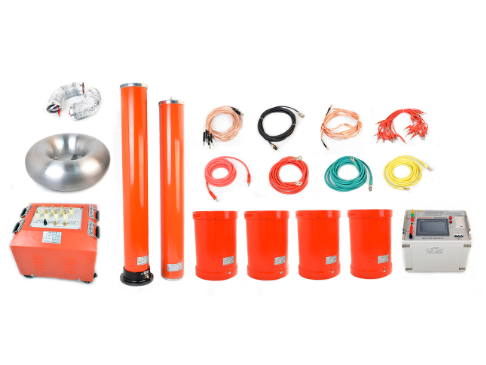

赫兹电力变频串联谐振试验装置
变频串联谐振装置一般分为以下四部分：
1.变频谐振电源
变频串联谐振系统的核心设备，其作用是将AC220V/380V，50Hz电源变为频率可调、电压可调，同时集保护、控制、监测功能于一体。
2. 励磁变压器
将变频谐振电源输出的电压升压，同时隔离高压和低压
3. 谐振电抗器
又称高压电抗器，主要作用是与试品发生串联谐振。电抗器可串、可并，可满足多种试验要求。
4. 分压器和补偿电容器
主要用于测量试品上的高压电压值。补偿电容器用来补偿小电容试品，使谐振频率达到规定范围。
变频式串联谐振试验装置不同于一般通用的试验仪器，最大的特点是同一套设备可以用于不同电器设备的交流耐压试验，试验人员也可根据不同的被试品和试验要求进行配置。
变频串联谐振装置常见故障及分析：
1.主机找不到谐振点。
原因：系统谐振点在主机的输出频率范围之外;系统接线错误;系统未可靠接地;高压采样反馈信号开路或连接不可靠;试品有故障。
2.主机复位。
原因：主机供电电源波动;外界强磁场干扰;主机未可靠接地;
3.Q值偏低，即电压升不上去，或升不高。
原因：试品放电泄漏;电抗器磁路受干扰，例如电抗器被放置在磁场屏蔽范围内。
4.电源跳闸。
原因：谐振系统回路短路。
变频串联谐振装置注意事项：
1.在给整机加电以前,一定要仔细检查各输入输出接线是否正确和牢固.接地是否可靠,接地线采用一点接地，从面板上引出(接地线最好用裸铜线)。
2.试验时，电抗器不可置于铁板或铜板等导电材料上。
3.试验升压之前需要整定过电压保护值，以防止试验过程中意外分闸。
4.当变频控制器提示过电压保护、过流保护或放电保护时，请退出试验，重新整定电压电流保护值，再进入试验。
常见的变频串联谐振装置产品一般稳定可靠。体积小，重量轻特别适合现场使用。
