高压交联电缆做耐压试验串联谐振装置
发布日期：2021-02-20 点击：2981次
高压交联电缆做耐压试验串联谐振装置，在我们常见的工频耐压设备大致可分为两类 :传统的工频变压器系统和串联谐振系统。但本文主要介绍了串联谐振系统工频耐压设备原理、结构和使用特点。该系统对高电压、大截面和大长度电缆的进行工频耐压试验一系列介绍。

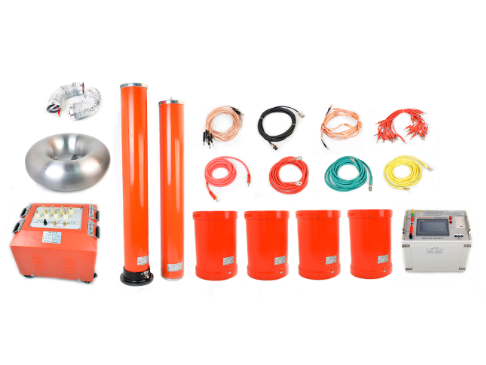

串联谐振耐压装置
其中工频耐压试验装置这里简单得提一下，智能交流耐压试验装置，是我公司生产的专用轻型绝缘耐压试验装置，该装置具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。 智能型交流耐压试验装置采用先进的微电子处理技术，全部使用过程可提前进行设置，触摸屏操作，全英文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。产品组成： 1、HZXL试验变压器控制台；2、YDJ/YDQ/GYD型试验变压器 产品别称：智能耐压试验台、耐压试验装置、过电压试验装置、工频耐压试验、工频耐压试验装置
下面就主要介绍一下串联谐振耐压装置
变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
目前，在中低压电缆上国外已使用超低频电源（VLF）进行耐压试验。但由于此类VLF的电压等级偏低，尚不能用于110kV及以上的高压电缆试验。在国内，对于低压电缆,这种方法也使用过，但由于试验设备的原因，没能得到大面积的推广。而近些年由于城、农网建设改造的进行，XLPE交联电缆越来越多，仅仅靠直流耐压试验后就将电缆投入运行，而在运行电压下发生电缆或电缆头击穿的事例也时有发生。所以，大家都在探索新的试验方法。
国内很多地方也相应的出台了地方性试验标准，其试验频率大多都在30-300Hz，中低压电缆试验电压为1.6-2.0倍的相电压，高压电缆试验电压一般都在1.4-1.7倍的相电压，具体根据各个地方略有不同，有推荐中低压电缆试验频率为45-65Hz，高压电缆试验频率为35-75Hz。
由于电缆的电容量较大，采用传统的工频试验变压器很笨重，庞大，且大电流的工作电源在现场不易取得。因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大都采用系列调频式（30-300Hz）串联谐振试验设备，也称之为：变频串联谐振装置，可以得到更高的品质数（Q值），并具有自动调谐、多重保护，以及低噪音、灵活的组合方式（单件重量大为下降）等优点。
综合国内外有关技术资料，选择合适的试验频率范围是个比较重要的问题。在这方面，有一些不同的观点和提法。就目前的国内外的提法来看，我们总结可分成3类：第1类为较宽频率范围30-300Hz、20-300Hz、1-300Hz；第2类为工频范围，45-65Hz，45-55Hz；第3类为接近工频，35-75Hz。国外有些厂家设计串联谐用电抗器，在特殊情况下也有采用最低频率为25Hz或20Hz的。当然频率愈低，被试电缆的长度（电容量）可增大。但是电抗器铁心因此放大，使重量增加。
35kV及以下电压等级的电缆使用数量多，实验工作量大，所以此类耐压试验装置应该体积小，重量轻，武汉赫兹电力生产的电缆串联谐振试验装置由此诞生。
串联谐振耐压装置中，要求单个人能现场搬动的部件重量不超过30kg，要求两人能现场搬动的部件不超过60kg，适合现场搬动，电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。本装置具有以下特点：
（1）、操作简便
具有自动/手动调谐功能；大屏幕显示电压、电流和频率等参数；具有过压过流整定与保护功能；具有失谐保护功能；具有自动记时和时间到关闭功能；电压调节具有零位启动功能，以保证调谐的安全性和高压回路的零起升压；
（2）、配置灵活
电抗器采用多台式，试被试设备可串可并使用，而且可以根据被试设备确定带到现场区的电抗器的个数；
（3）、重量轻、体积小
以一套2kM长的10kV电缆（高压电流2.5A）为例，单台电抗器重量35kg（2台），变频控制箱重量12kg，励磁变压器重量15kg。
该选配是客户最佳的选择，希望有问题的朋友可以及时与我公司沟通。
