承试五级设备75KVA/75KV变频串联谐振多少钱

发布日期：2020-10-20　点击：3415次

知道设备的功能，不同的设备，具体的功能会有差别，我们想要真正的把承试五级设备做得很好，这时 候就应该了解设备的功能，同一种设备，市面上有多种不同的型号，但对于型号进行选择的时候，大家会做 好承试一级设备，做好这个方面的方案，你对于型号的选择会有进一步的认识，对于今后的购买来说同样会 有帮助。

正确的了解型号，在制定承试一级设备的过程中，我们要对设备的型号有正确的了解，知道市面上的各 种型号都有哪些，大家在做的过程中，能够从多个不同的角度，综合的去关注到更多，然后才可以做出很好 的选择，所以希望你能够把这些工作做得很好，这一点对于大家来说都很重要，有针对性的去关注到了一些 具体的东西，对于整个设备的功能都有了更多的考量，然后才可以更好的去完成相应的工作，所以大家在做 的过程中，要认识更多。

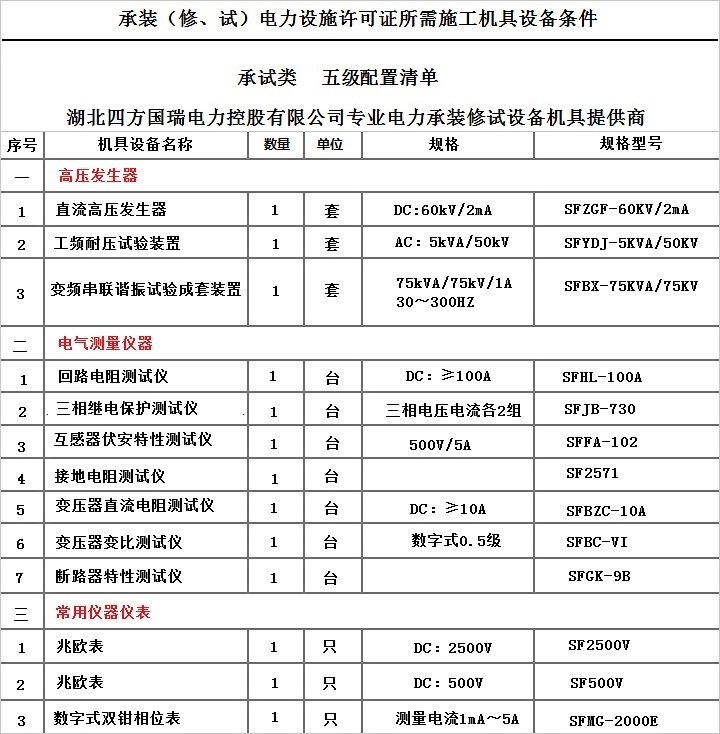

在网络上可以对其有一定的了解，首先要关注办理的资质他的等级，然后在网站当中注册相应的信息。 一般来说很多网站当中在办理资质设备的时候有不同的服务流程以及项目。比如说房屋建设，市政工程，机 电工程，水利工程等等。在找到了机电工程之后需要有专门的咨询详情。比如说它到底是属于地基工程，环 保工程还是其他的工程。在资质设计的过程当中也有不同流程，对于这些方面要有一个清楚的

一般在网络上去办理资质的过程当中通常首先是电话预约，然后要整理指定的资料，比如说要完善申报 素材提交办理，这样就可以快速的领取的，所以找到专业的平台服务往往会更好，在办理一级承试自己设备 时，需要找到一家靠谱的平台，可以帮助客户快速的拿到指定证件。

同时还有1对1的顾客顾问服务业余疑问，能够及时的去解决，通过这些方面能够更好的去了解他，在 处理问题效率上面哪一家平台他做的好，如果客户满意的话，那么解决问题的效率肯定是比较高的，因此当 自己想要去办理一级承试资质设备时，一定要去满足相应的条件，这样才能够让顾客更加放心，整套设备也 不会出现更多的问题，当然设备的生产取决于商家对产品的要求质量如何。

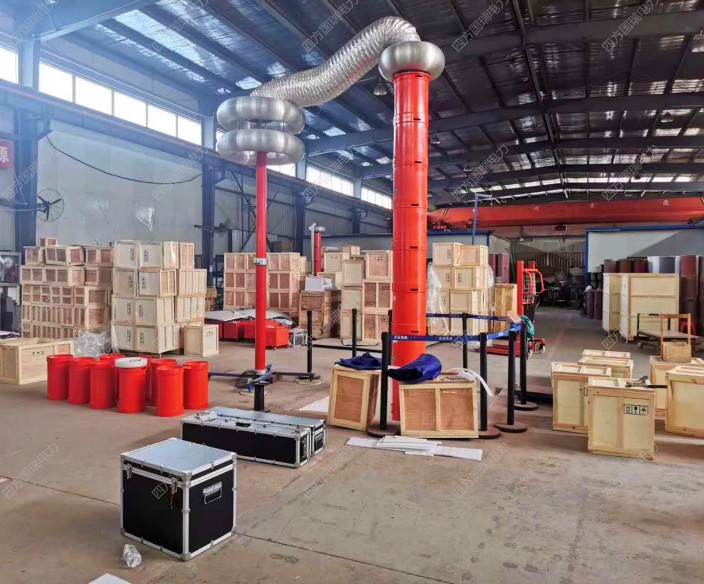

SFBP-75kVA/75kV

 变频串联谐振试验成套装置



一、满足试品范围

1、10kV/300mm²电缆1.5km的交流耐压试验，电容量≤0.5632uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/300mm²电缆0.35km的交流耐压试验，电容量≤0.0681uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、35kV主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

4、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

二、装置主要组成

序号	设备名称	规格型号	单位	数量
1	变频电源	SFXZ-6kW	台	1
2	激励变压器	SFJL-6kVA/1.5/3/6kV/0.4kV	台	1
3	高压电抗器	SFDK-25kVA/25kV	节	3
4	电容分压器	SFFY-1000pF/80kV	套	1

三、装置主要技术参数及功能

1、额定容量：75kVA

2、额定电压：25kV；75kV

3、额定电流：3A；1A

4、测量精度：系统有效值1.5级

5、工作频率：30-300Hz

6、装置输出波形：正弦波

7、品质因素：装置自身Q≥30(f=45Hz)

8、波形畸变率：输出电压波形畸变率≤1%

9、输入电源：单相220或三相380V电压，频率为50Hz

10、工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11、温升：额定负载下连续运行60min后温升≤65K

12、保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

13、环境温度：－20℃-55℃

14、相对湿度：≤90%RH

15、海拔高度：≤3000米

四、装置容量确定

装置容量定为75kVA，分三节电抗器，电抗器单节为25kVA/25kV/1A/110H。

验证：1、10kV/300mm²电缆1.5km的交流耐压试验，电容量≤0.5632uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

使用电抗器三节并联，则L=110/3=36.7H ，则：

试验频率：

f=1/2π√LC=1/(2×3.14×√36.7×0.5632×10^-6)=35.01Hz

试验电流：

I=2πfCU_试 =2π×35.01×0.5632×10^-6×22×10³=2.73A

2、35kV/300mm²电缆0.35km的交流耐压试验，电容量≤0.0681uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

使用三节电抗器串联（互感系数1.2），L=110×3×1.2=396H

试验频率：

f=1/2π√LC=1/(2×3.14×√396×0.0681×10^-6)=30.65Hz

试验电流：

I=2πfCU_试 =2π×30.65×0.0681×10^-6×52×10³=0.68A

3、35kV主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

使用电抗器三节串联（互感系数1.2），则L=110×3×1.2=396H ，则：

试验频率：

f=1/2π√LC=1/(2×3.14×√363×0.02×10^-6)=56.55Hz

试验电流：

I=2πfCU_试 =2π×56.55×0.02×10^-6×68×10³=0.48A

满足实验要求。

五、试验时设备组合方式

组合方式 被试品对象	电抗器选择 （25kVA/25kV三节）	激励变压器 输出端选择	试验电压(kV)
10kV/300mm2电缆1.5km	使用电抗器三节并联	1.5kV	≤22kV
35kV/300mm2电缆0.35km	使用电抗器三节串联	3kV	≤52kV
35kV主变的交流耐压试验	使用电抗器三节串联	6kV	≤68kV
10kV开关等电气设备	使用电抗器三节串联	3kV	≤42kV

六、系统配置及其参数

1、变频电源SFXZ-6kW                       1台

1）额定输出容量：6kW

2）工作电源：220/380±10%V（单/三相），工频

3）输出电压：0–400V

4）额定输入电流：15A

5）额定输出电流：15A

6）电压分辨率： 0.01kV

7）电压测量精度：1.5%

8）频率调节范围：30–300Hz

9）频率调节分辨率：≤0.1Hz

10）频率稳定度：0.1%

11）运 行 时 间：额定容量下连续60min

12）额定容量下连续运行60min元器件最高温度≤65K;

13）噪 声 水 平：≤50dB

14）尺寸（长宽高mm）：400×280×400

15）  重  量：约10kg

2 、激励变压器SFJL-6kVA/1.5/3/6kV/0.4kV     1台

1）额定容量：6kVA

2）输入电压：0-400V

3）输出电压：1.5/3/6kV

4）结    构：干式

5）尺寸（长宽高mm）：450×330×430

6）重    量：约45kg

3、高压电抗器SFDK-25kVA/25kV     3节

1）额定容量：25kVA

2）额定电压：25kV

3）额定电流：1A

4）电 感 量：110H/单节

5）品质因素：Q≥30 (f=45Hz)

6）结 构：干式

7）尺寸（内径高mm）：∅282×435

8）重 量：约 45kg

  4、电容分压器SFFY-1000pF/80kV     1套

1）额定电压：80kV

2）高压电容量：1000pF

3）介质损耗：tgσ ≤0.5%

 4）分 压 比：1000：1

5）测量精度：有效值 1.5 级

6）尺寸（内径高mm）：∅140×650

7）重 量：约 8kg



七、 供货清单一览表

序号	设  备  名  称	型  号  及  规  格	单位	数量
1	变频电源	SFXZ-6kW	台	1
2	激励变压器	SFJL-6kVA/1.5/3/6kV/0.4kV	台	1
3	高压电抗器	SFDK-25kVA/25kV	节	3
4	电容分压器	SFFY-1000pF/80kV	套	1
5	内部连接线		套	1
6	出厂检验报告		份	1
7	使用说明书		份	1
8	产品合格证		份	1
9	装箱清单		份	1

八、参考实验标准

DL/T 596-1996	《电力设备预防性试验规程》
GB50150-2006	《电气装置安装工程电气设备交接试验标准》
GB10229-88	《电抗器》
GB1094	《电力变压器》
GB1094.1-GB1094.6-96	《外壳防护等级》
GB2900	《电工名词术语》
GB/T16927.1～2-1997	《高电压试验技术》
DL/T474.4-2006	《现场绝缘试验实施导则－交流耐压试验》
DL/T1015	《现场直流和交流耐压试验电压测量系统的使用导则》
GB/T311.1-1997	《高压输变电设备的绝缘与配合》
GB191-2000	《包装储运图示标志》
JB/T9641-1999	《试验变压器》
IEC358(1990)	《耦合电容器和电容分压器》
GB4793-1984	《电子测量仪器安全要求》
GB/T3859.2-1993	《半导体变流器应用导则》
GB/T2423.8-1995	《电工电子产品基本环境试验规程》
DL/T849.6-2004	《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置
