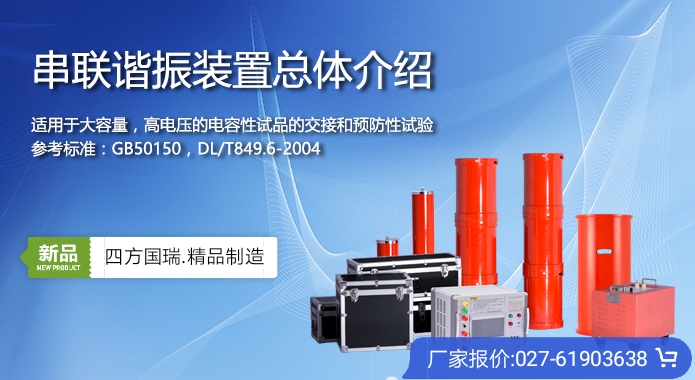

135kVA/108kV 变频串联谐振试验装置技术方案

发布日期：2020-10-17　点击：3285次

一、 被试品对象及试验要求：

1、35kV/185mm2电缆1km的交流耐压试验，电容量≤0.1665uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

3、10kV/185mm2电缆1km的交流耐压试验，电容量≤0.3123uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、35kV互感器、开关柜的交流耐压试验，试验频率30-300Hz，试验电压不超过100kV，试验时间1min。

5、10kV开关柜的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

二、 工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤1000米；

三、 装置主要技术参数及功能：

1. 额定容量：135kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV； 54kV；108kV；

4. 额定电流： 5A；2.5A； 1.25A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温    升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；
