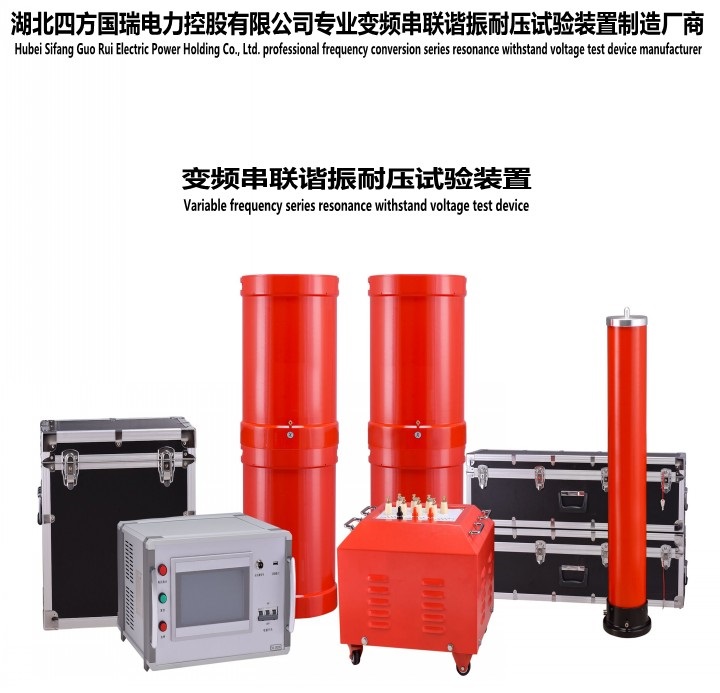

324kVA/270kV变频串联谐振试验装置技术方案

发布日期：2020-10-17　点击：3223次

一、 被试品对象及试验要求：

1、35kV/240mm2电缆1.5km的交流耐压试验，电容量≤0.27uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV，试验时间1min。

3、110kV开关、互感器、GIS的交流耐压试验，试验频率30-300Hz，试验电压265kV，试验时间1min。

工作环境

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度:  ≤1000米；

二、 装置主要技术参数及功能：

1. 额定容量：324kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压： 90kV；270kV；

4. 额定电流： 3.6A；1.2A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波；

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温    升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级
